10776 - DB55 Planter (24 Rows, 70cm spacing) (Russian) - 10Sep18
90 - Высевающая секция MaxEmerge™ 5

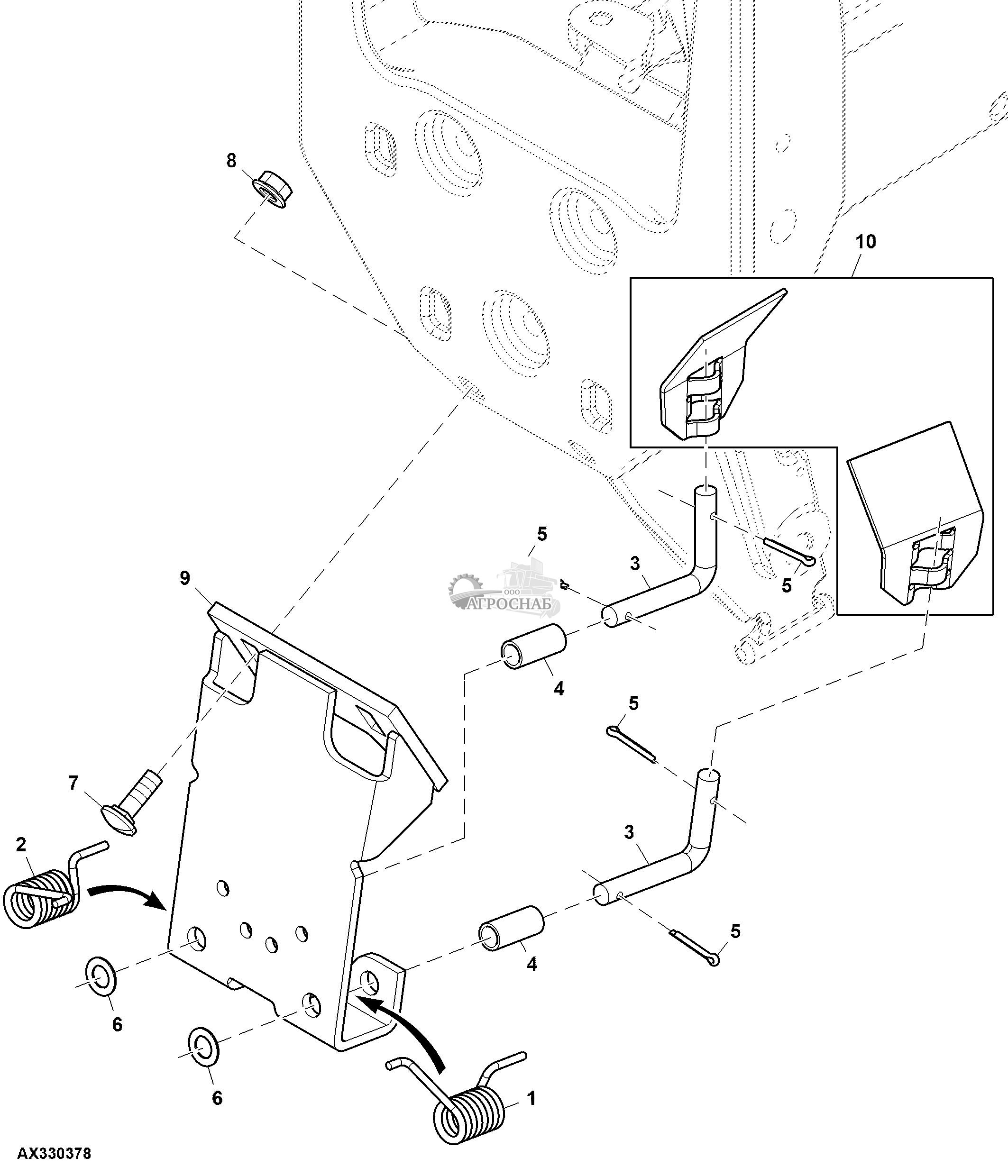

Колесные скреперы, для тяжелых условий эксплуатации
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A41116 | Пружина | 1 | RH Torsion | ||
| 2 | A41117 | Пружина | 1 | LH Torsion | ||
| 3 | A64447 | Крепление со штифтом | 2 | |||
| 4 | R63684 | Гильза | 2 | |||
| 5 | 11M7059 | Шплинт | 4 | 3.200 X 20 mm | ||
| 6 | 24H1302 | Шайба | 2 | 13/32" X 11/16" X 0.035" | ||
| 7 | 03M7186 | Болт | 2 | M8 X 30 | ||
| 8 | 14M7298 | Фланцевая гайка | 2 | M8 | ||
| 9 | AA46903 | Чистик | 1 | |||
| 10 | AA64034 | Комплект скрепера | 2 | Includes 2 Blades |

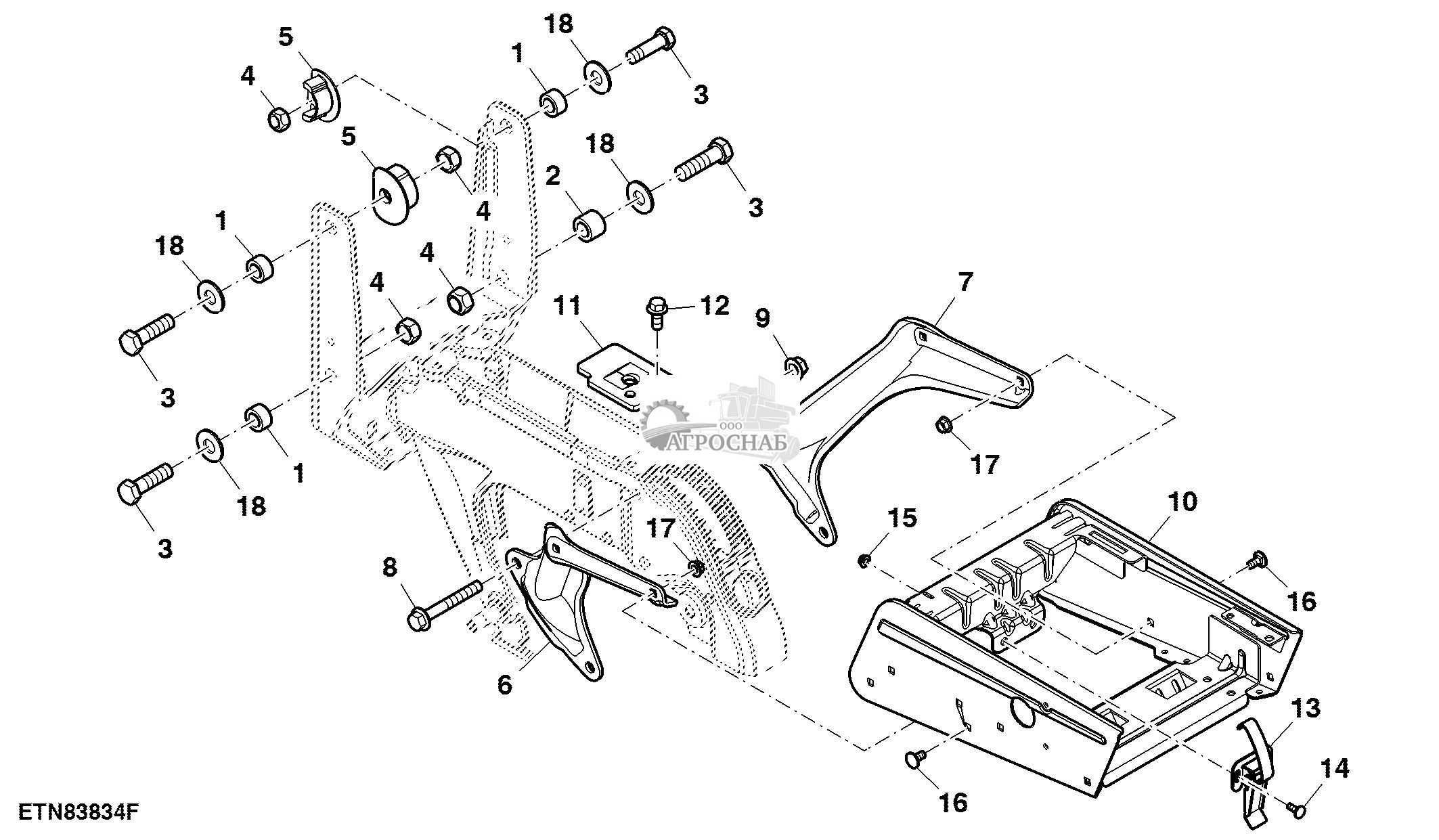

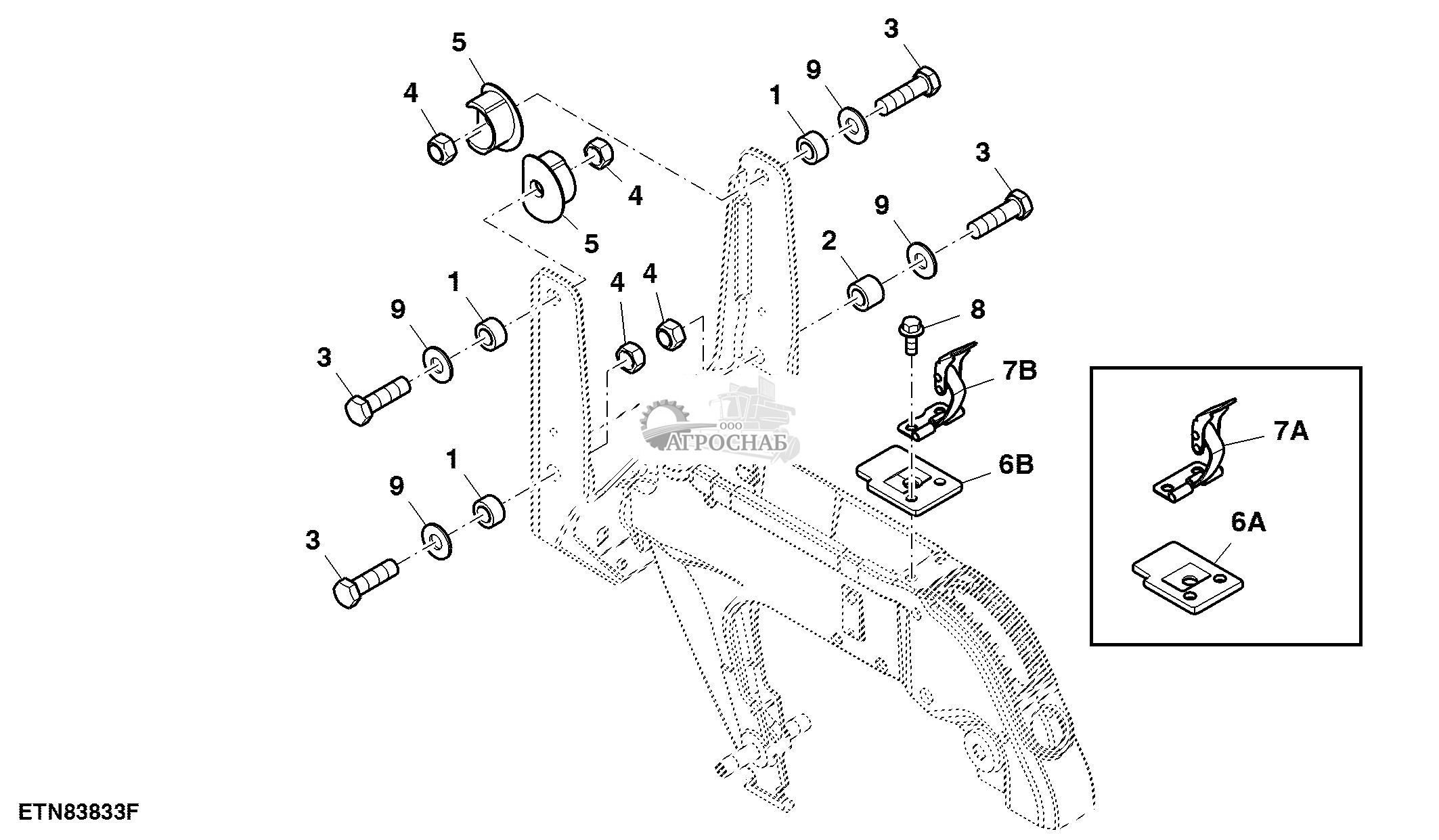

Hopper Support, Shaft Drive, 3 Bushel(Поддержка Бункера Приводной Вал Бушель)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A112543 | Втулка | 3 | |||
| 2 | A112544 | Втулка | 1 | |||
| 3 | 19M8295 | Винт с головкой | 4 | M16 X 55 | ||
| 4 | A31869 | Стопорная гайка | 4 | |||
| 5 | A101044 | Втулка | 2 | |||
| 6 | A92722 | Опора | 1 | LH | ||
| 7 | A92723 | Опора | 1 | RH | ||
| 8 | 19M7819 | Винт | 2 | M12 X 90 | ||
| 9 | 14M7299 | Фланцевая гайка | 2 | M12 | ||
| 10 | AA79126 | Опора | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | A106334 | Пластина | 1 | SUB FOR A99952 | ||
| 12 | 19M7785 | Винт | 2 | M10 X 25 | ||
| 13 | AA22119 | Фиксатор | 1 | |||
| 14 | 03M7221 | Болт | 2 | M6 X 16 | ||
| 15 | E63524 | Гайка | 2 | |||
| 16 | 03M7183 | Болт | 4 | M8 X 16 | ||
| 17 | 14M7298 | Фланцевая гайка | 4 | M8 | ||
| 18 | 24M7648 | Шайба | 4 | 17 X 38 X 3 mm |

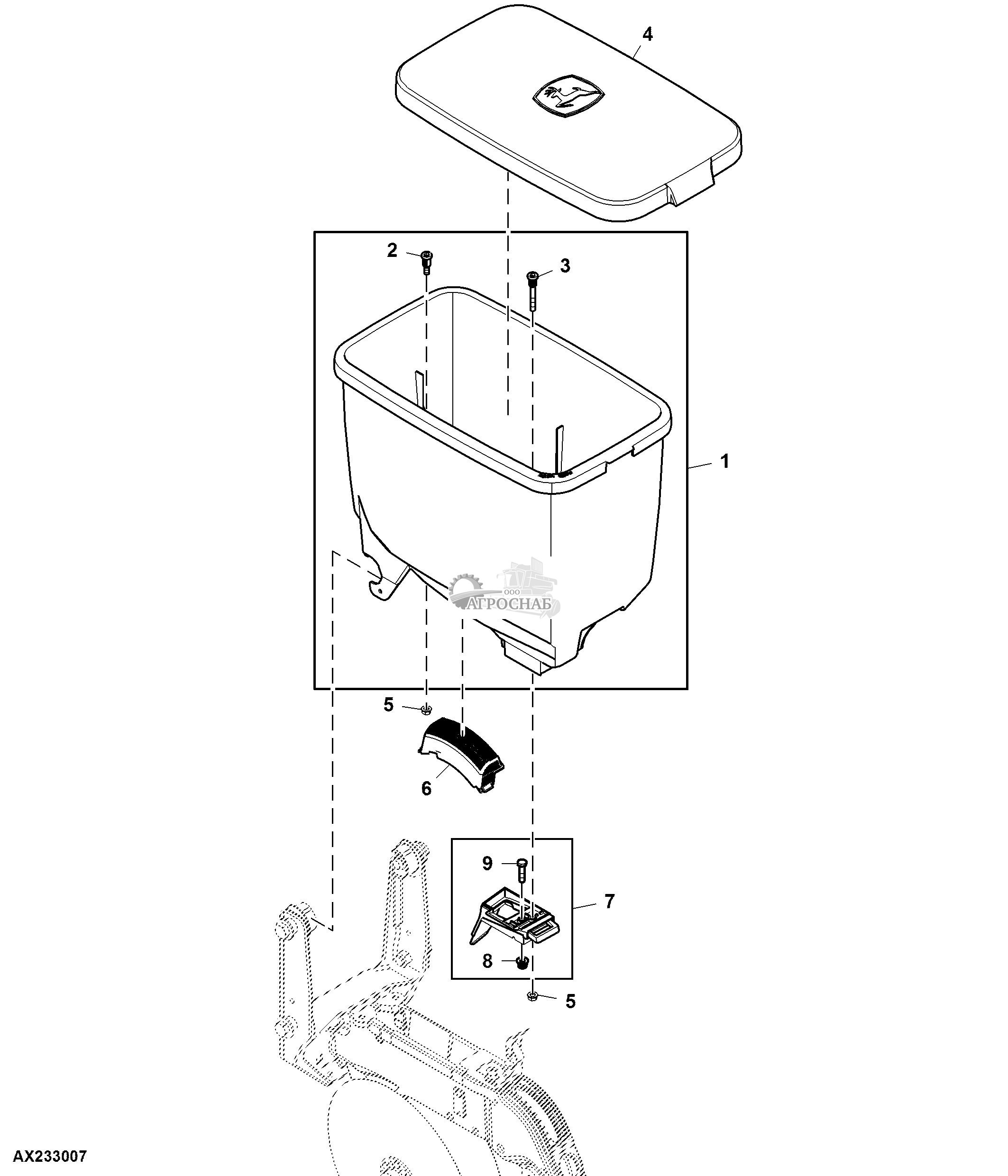

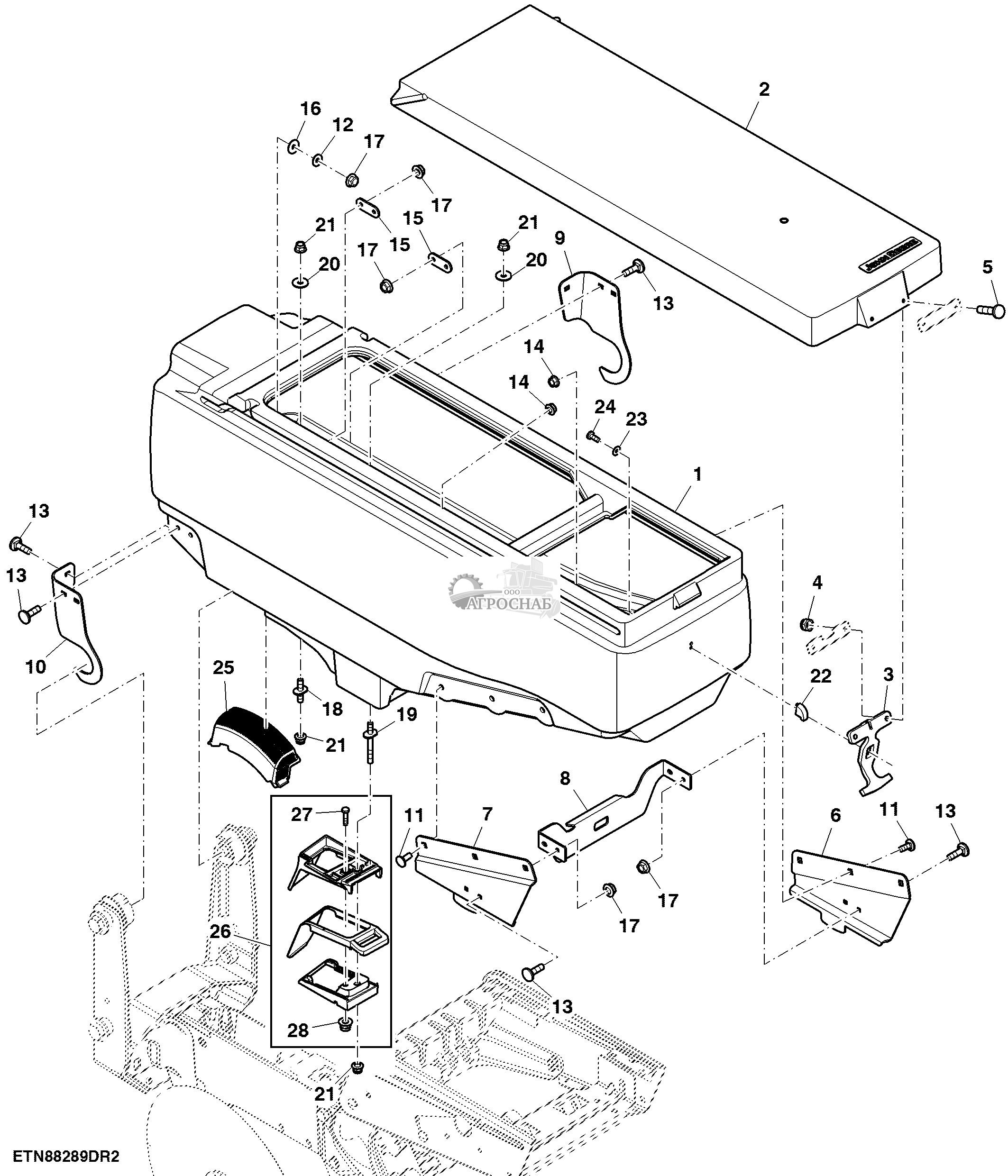

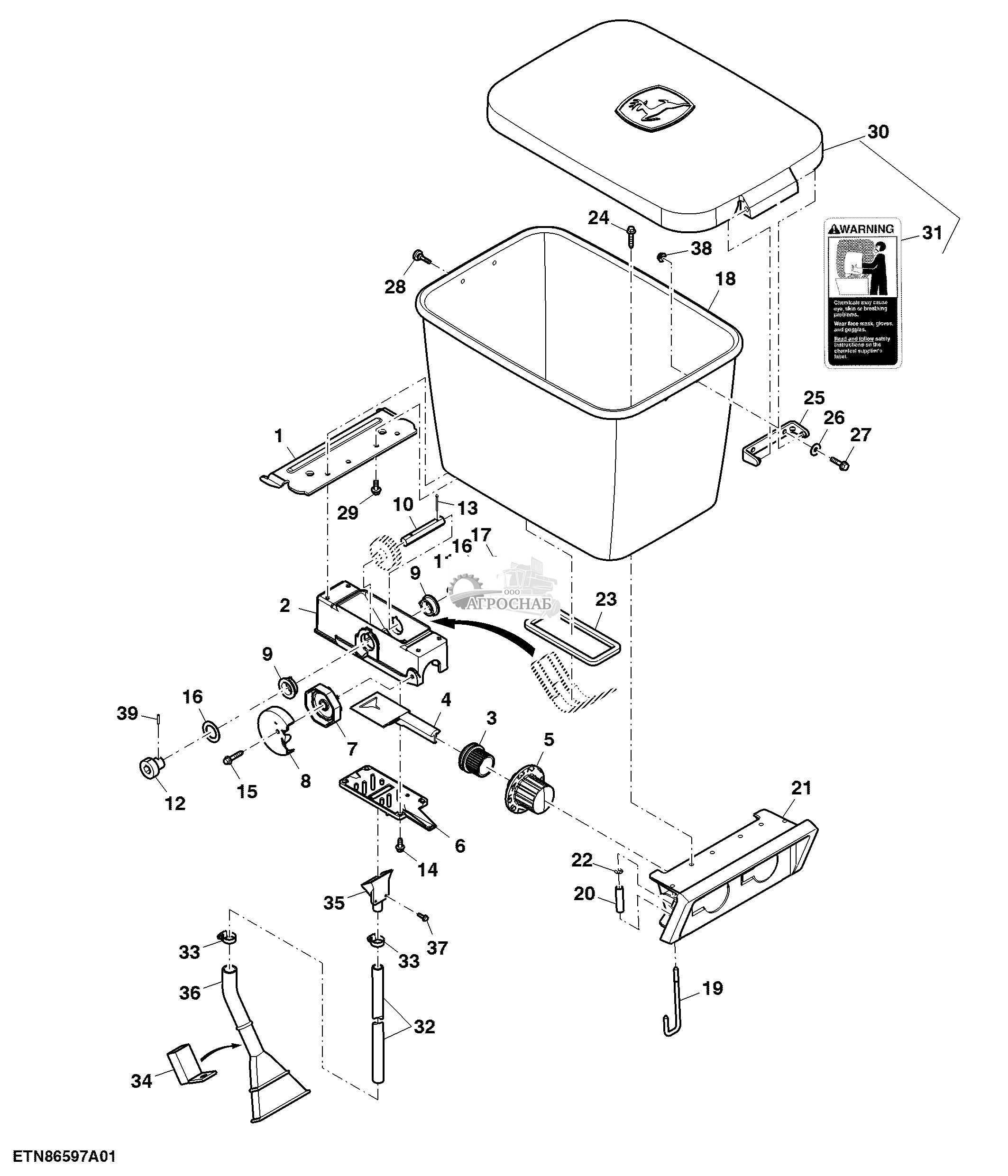

Chemical Hopper, Shaft Drive(Химический Бункер Приводной Вал)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A48065 | Опора | 1 | Hopper Front | ||
| 2 | A50861 | Корпус | 1 | |||
| 3 | A48340 | Гайка | 1 | |||
| 4 | A48338 | Откидной борт | 1 | |||
| 5 | A48341 | Ручка | 1 | |||
| 6 | A48339 | Крышка | 1 | |||
| 7 | A48342 | Следящий элемент | 1 | |||
| 8 | A48343 | Крышка | 1 | |||
| 9 | A50867 | Втулка | 2 | |||
| 10 | A92757 | Стержень | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | A52401 | Втулка | 1 | |||
| 12 | A92758 | Контровочное кольцо | 1 | |||
| 13 | 11M7015 | Шплинт | 1 | 3.200 X 25 mm | ||
| 14 | 37M7090 | Винт | 4 | M6 X 16 | ||
| 15 | 37M7104 | Винт | 1 | M6 X 30 | ||
| 16 | 24H1660 | Шайба | 2 | 57/64" X 1-3/8" X 0.060" | ||
| 17 | A64397 | Шайба | 1 | |||
| 18 | A58499 | Бункер | 1 | |||
| 19 | A49661 | Штифт | 1 | |||
| 20 | A49740 | Пружина сжатия | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 21 | A52441 | Опора | 1 | Hopper Rear | ||
| 22 | R72654 | Пружинное кольцо | 1 | |||
| 23 | A48368 | Сальник | 1 | |||
| 24 | 37M7104 | Винт | 4 | M6 X 30 | ||
| 25 | A48969 | Шарнир | 1 | |||
| 26 | 24H1821 | Шайба | 2 | 9/32" X 47/64" X 1/16" | ||
| 27 | 19M7863 | Винт | 2 | M6 X 25 | ||
| 28 | A53162 | Заглушка | 2 | |||
| 29 | 19M7775 | Винт | 4 | M6 X 16 | ||
| 30 | AA53856 | Крышка | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 31 | A54616 | Предупредительные знаки | 1 | |||
| 32 | A37494 | Шланг | 1 | Pesticide Delivery | ||
| 33 | AA29204 | Шланговый зажим | 2 | |||
| 34 | AA46769 | Кронштейн | 1 | |||
| 35 | A37497 | Воронка | 1 | |||
| 36 | A55122 | Распылитель | 1 | |||
| 37 | 37H137 | Винт | 2 | 0.190" X 5/8" | ||
| 38 | 14M7397 | Стопорная гайка | 2 | M6 | ||
| 39 | 34M7027 | Пружинный шплинт | 1 | 4 X 20 mm |

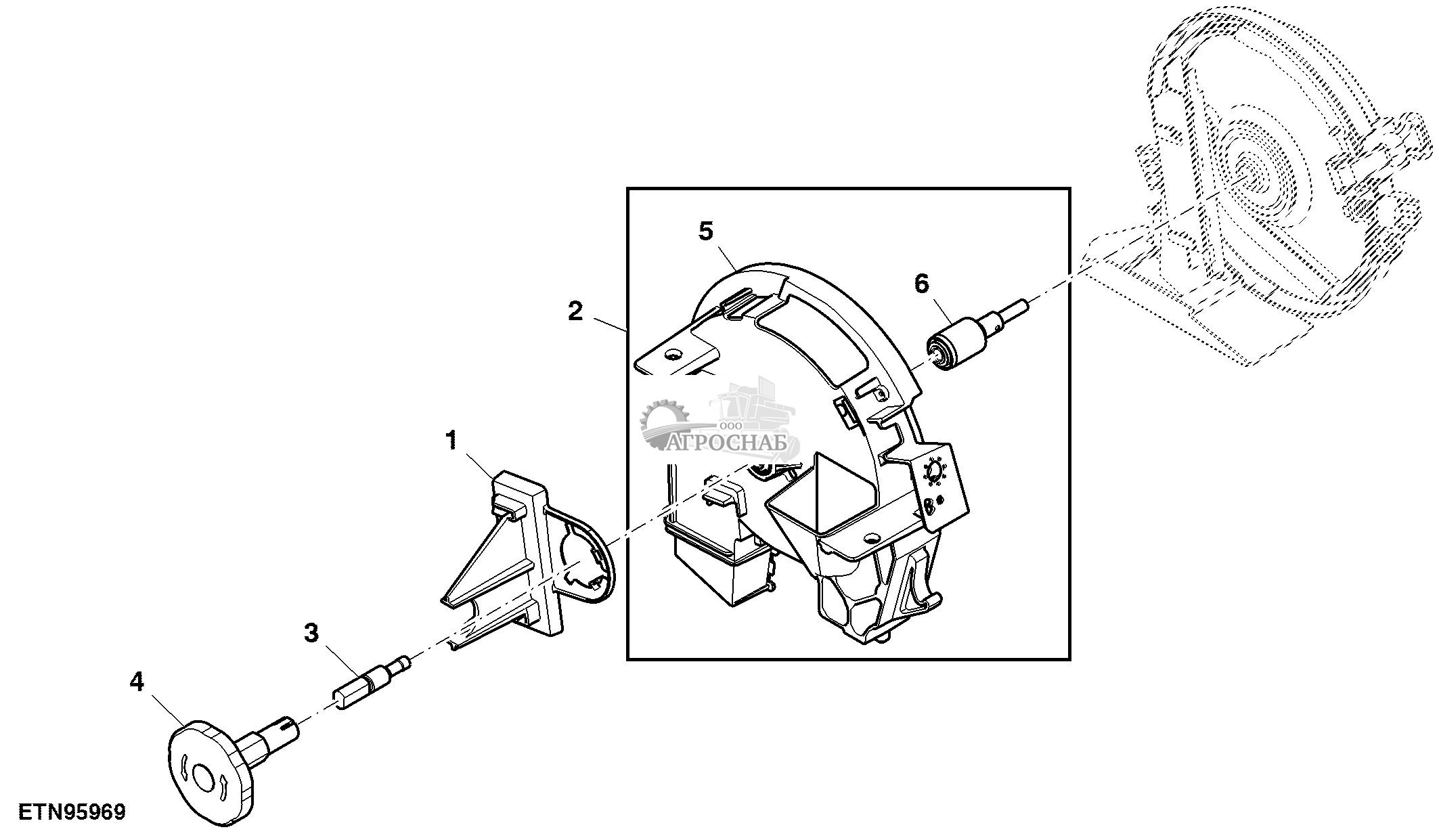

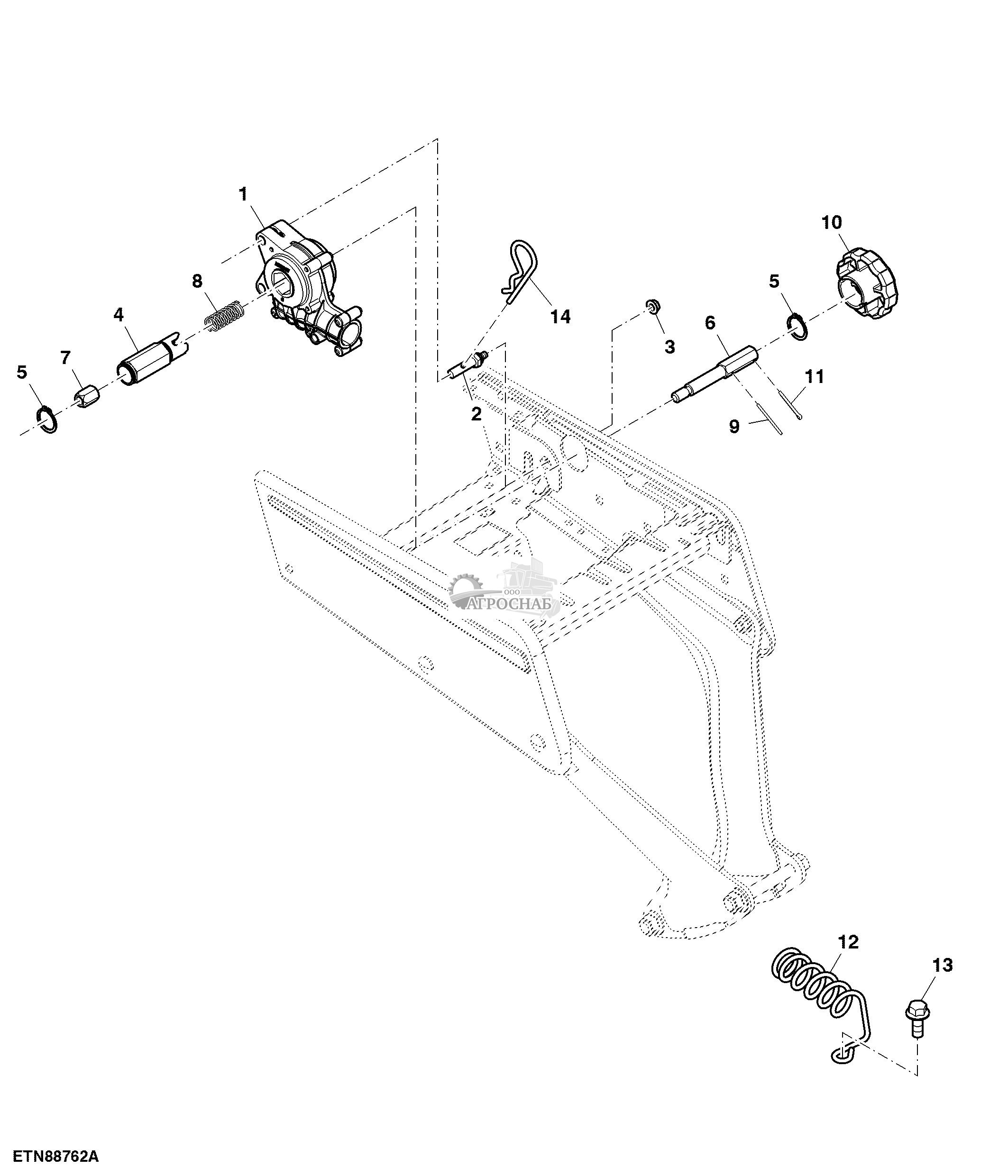

Granular Chemical Hopper Gearbox(Коробка Передач Гранулированных Химических Хоппер )
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA57397 | Редуктор | 1 | |||
| 2 | A98688 | Шпилька | 2 | |||
| 3 | E63524 | Гайка | 2 | M6 | ||
| 4 | A92753 | Стержень | 1 | |||
| 5 | 40M1826 | Пружинное кольцо | 2 | |||
| 6 | A92754 | Стержень | 1 | |||
| 7 | A92755 | Гайка | 1 | M10 | ||
| 8 | A92756 | Пружина сжатия | 1 | |||
| 9 | 34H237 | Пружинный шплинт | 1 | 3/32" X 1-1/4" | ||
| 10 | A52489 | Ручка | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | 11M7015 | Шплинт | 1 | 3.200 X 25 mm | ||
| 12 | A92759 | Направляющая | 1 | |||
| 13 | 19M7785 | Винт | 1 | M10 X 25 | ||
| 14 | J16931 | Штифт | 1 |

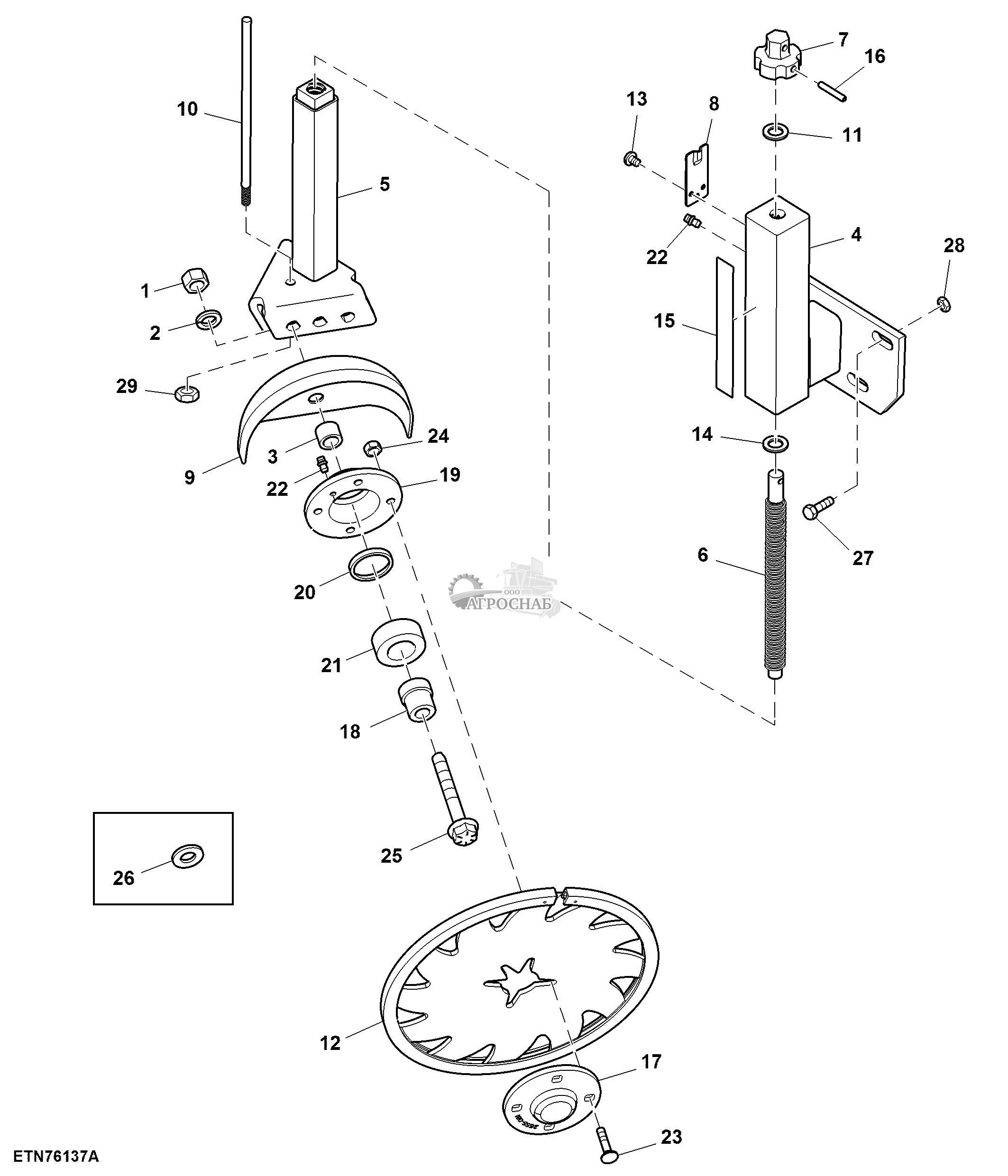

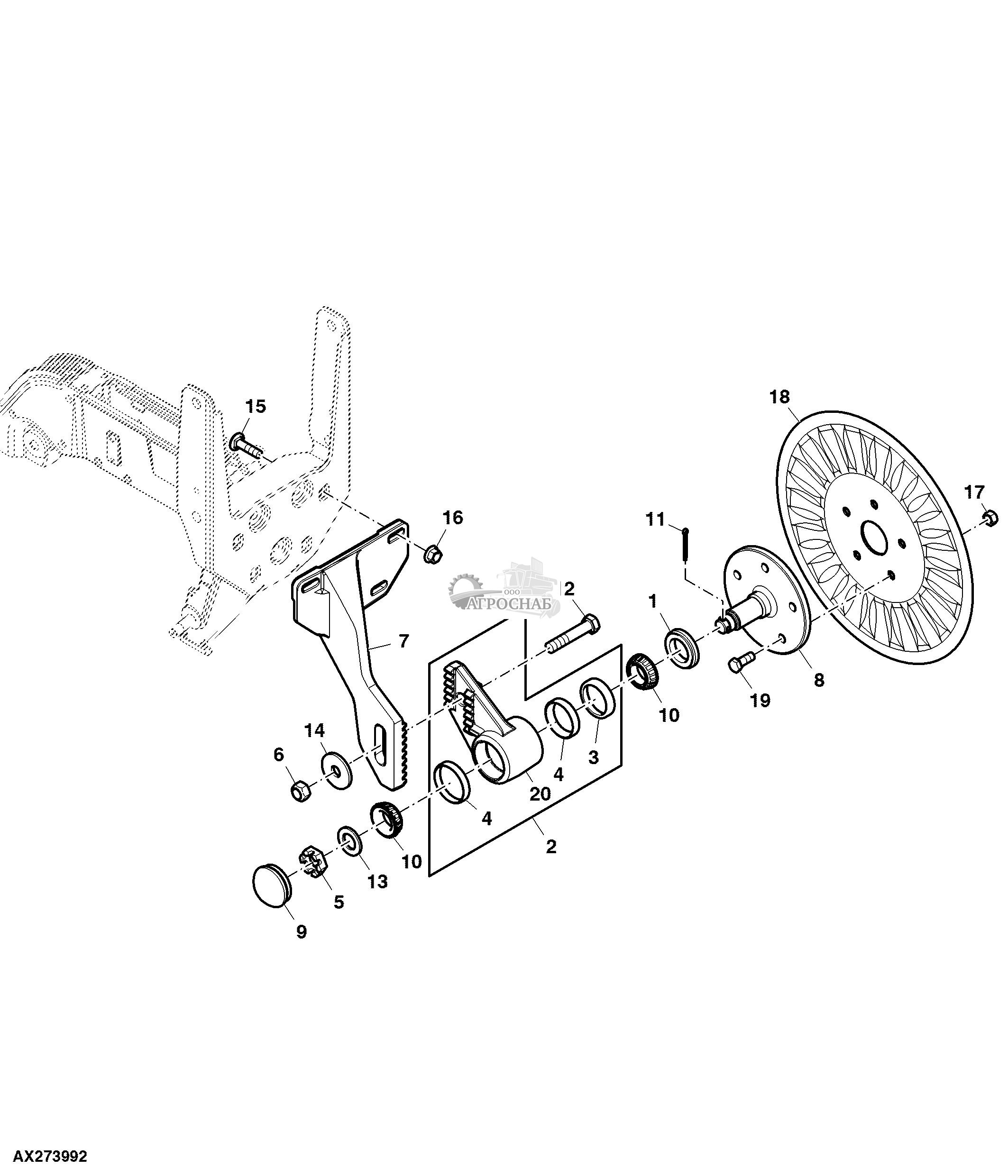

Монтируемый на аппарате предплужник с ножом
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA26234 | Сальник | 1 | |||
| 2 | AA59483 | Ступица | 1 | |||
| 3 | B32687 | Сальник | 1 | |||
| 4 | JD8225 | Наружн. кольцо подшипн. | 2 | |||
| 5 | A12188 | Стопорная гайка | 1 | |||
| 6 | A31869 | Стопорная гайка | 1 | |||
| 7 | A72541 | Кронштейн | 1 | |||
| 8 | A75275 | Шпиндель | 1 | |||
| 9 | D10025 | Колпачок | 1 | |||
| 10 | JD8187 | Внутр. кольцо подшипника | 2 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | 11M7030 | Шплинт | 1 | 5 X 40 mm | ||
| 12 | 19M7720 | Винт с головкой | 1 | M16 X 80 | ||
| 13 | 24M7091 | Шайба | 1 | 26 X 44 X 4 mm | ||
| 14 | 24M7103 | Шайба | 1 | 17.500 X 56 X 5 mm | ||
| 15 | 03M7201 | Болт | 3 | M12 X 45 | ||
| 16 | 14M7299 | Фланцевая гайка | 3 | M12 | ||
| 17 | A31867 | Стопорная гайка | 5 | |||
| 18 | A72360 | Дисковый сошник | 1 | 0.75 in. 36 Ripples | ||
| A72678 | Дисковый сошник | 1 | 0.70 in. 13 Flute | |||
| A72680 | Дисковый сошник | 1 | 0.63 in. 25 Flute | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 19 | 19M7285 | Винт с головкой | 5 | M12 X 30 | ||
| 20 | A76737 | Рукоять | 1 |

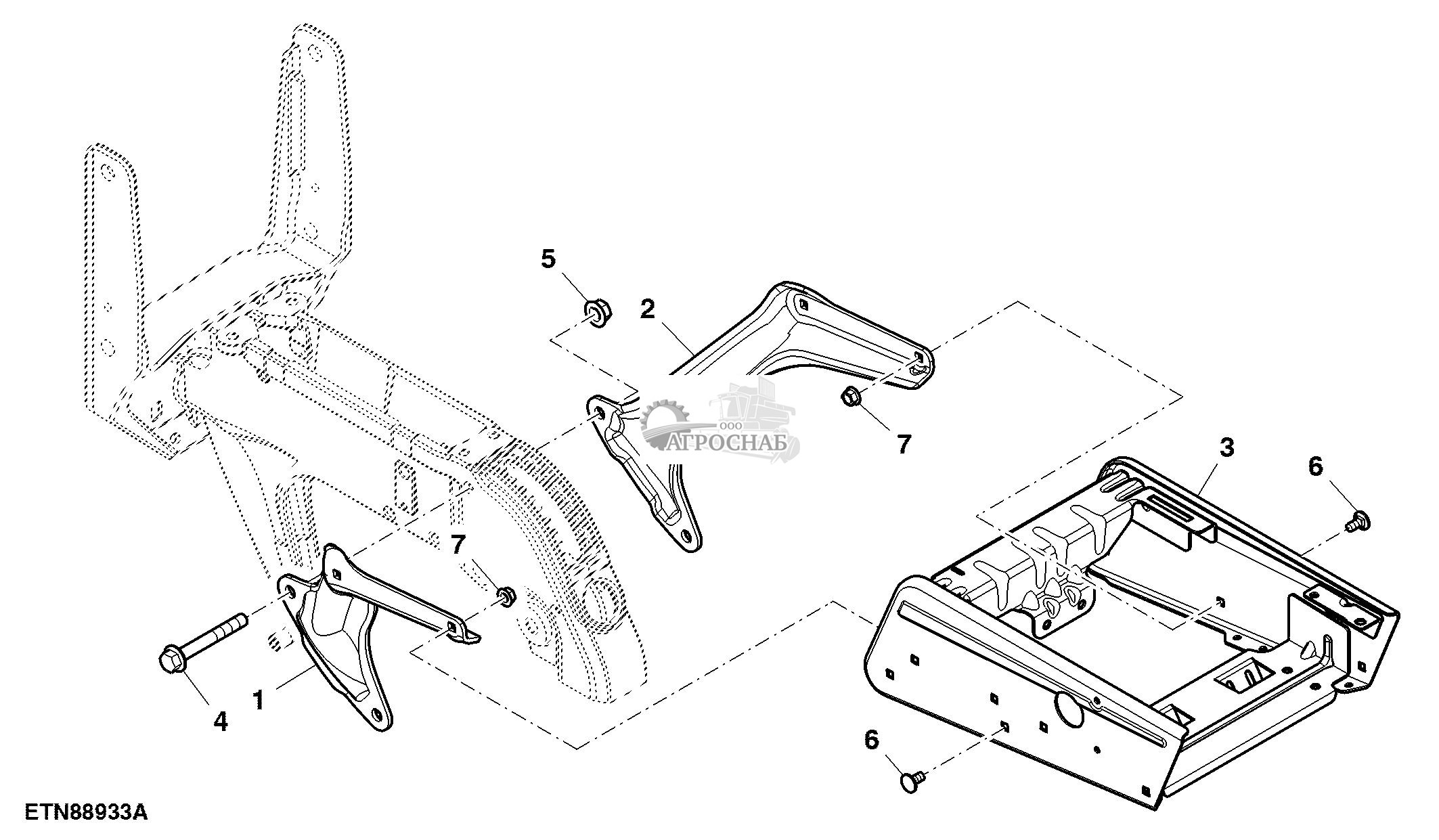

Granular Chemical Hopper Support(Гранулированный Поддержка Химических Бункера )
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A92722 | Опора | 1 | LH | ||
| 2 | A92723 | Опора | 1 | RH | ||
| 3 | AA79126 | Опора | 1 | Rear Hopper | ||
| 4 | 19M7819 | Винт | 2 | M12 X 90 | ||
| 5 | 14M7299 | Фланцевая гайка | 2 | M12 | ||
| 6 | 03M7183 | Болт | 4 | M8 X 16 | ||
| 7 | 14M7298 | Фланцевая гайка | 4 | M8 |

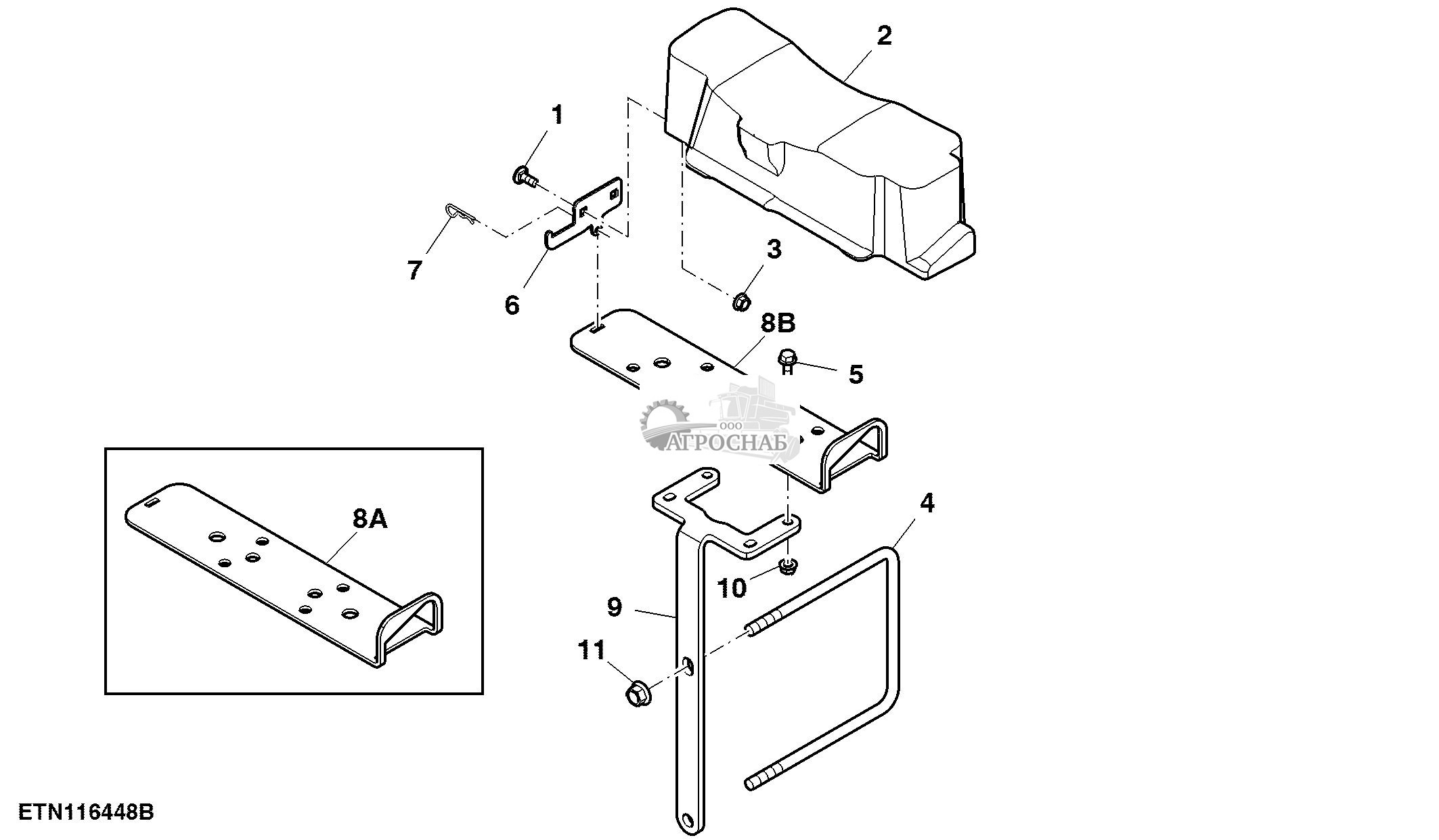

Очистной поддон
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 03M7184 | Болт | 2 | M8 X 20 | ||
| 2 | A95497 | Поддон | 1 | |||
| 3 | E63525 | Гайка | 2 | |||
| 4 | A46534 | П-образный болт | 1 | |||
| 5 | 19M7867 | Винт | 4 | M8 X 25 | ||
| 6 | A98363 | Опора | 1 | |||
| 7 | J16931 | Штифт | 1 | |||
| 8A | A98362 | Кронштейн | 1 | ORDER A115952 | ||
| 8B | A115952 | Кронштейн | 1 | |||
| 9 | A91485 | Кронштейн | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 10 | 14M7298 | Фланцевая гайка | 4 | M8 | ||
| 11 | 14M7299 | Фланцевая гайка | 2 | M12 |

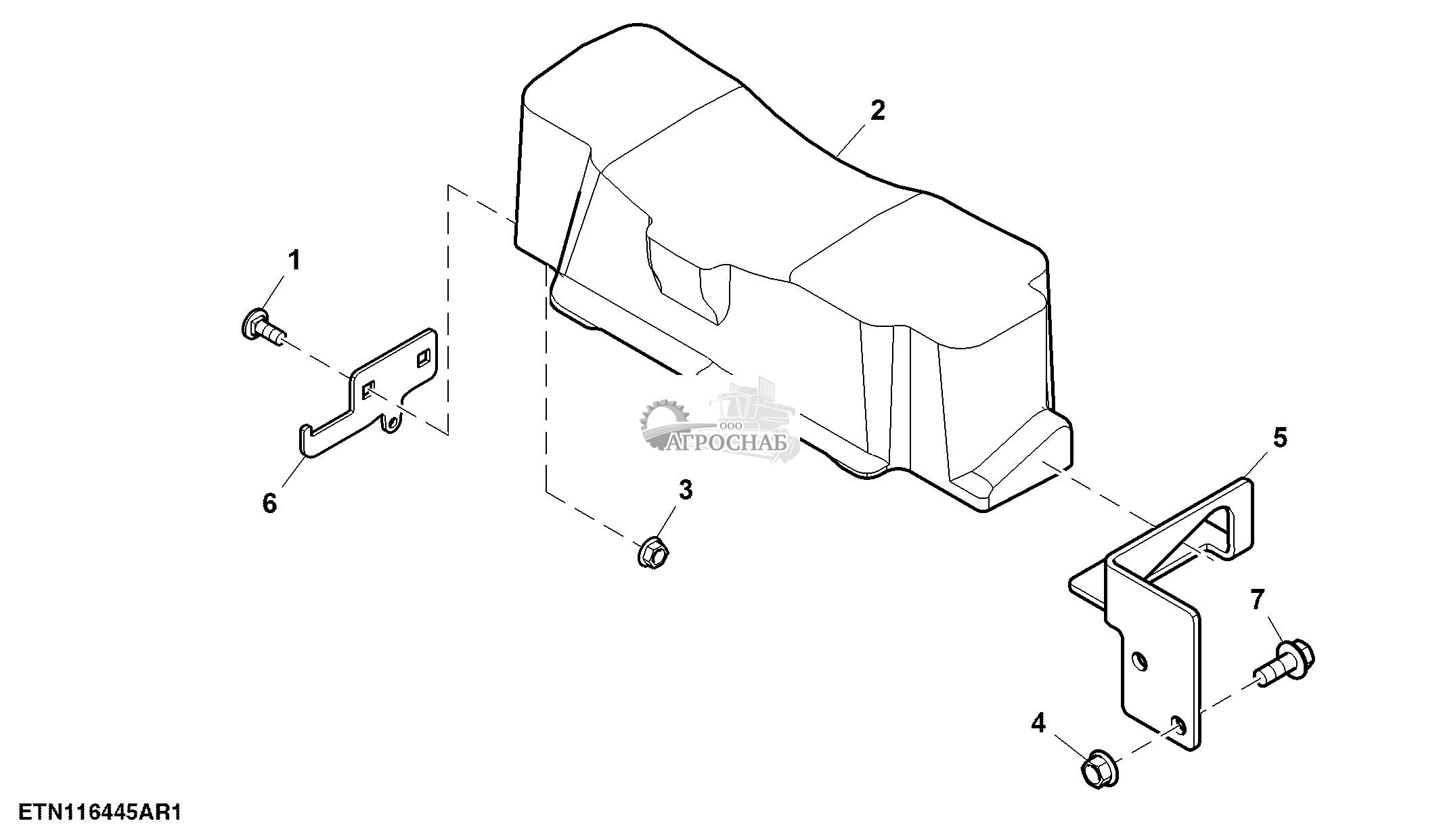

Крышка очистного лотка
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 03M7184 | Болт | 2 | M8 X 20 | ||
| 2 | A95497 | Поддон | 1 | |||
| 3 | E63525 | Гайка | 2 | |||
| 4 | 14M7296 | Фланцевая гайка | 2 | M10 | ||
| 5 | A98375 | Кронштейн | 1 | |||
| 6 | A98363 | Опора | 1 | |||
| 7 | 19M7785 | Винт | 2 | M10 X 25 |
Опора бункера, привод вала, 1,6 бушеля
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A112543 | Втулка | 3 | |||
| 2 | A112544 | Втулка | 1 | |||
| 3 | 19M8295 | Винт с головкой | 4 | M16 X 55 | ||
| 4 | A31869 | Стопорная гайка | 4 | |||
| 5 | A101044 | Втулка | 2 | |||
| 6A | A99952 | Пластина | 1 | ORDER A106334 | ||
| 6B | A106334 | Пластина | 1 | |||
| 7A | AA79128 | Фиксатор | 1 | ORDER AA88916 | ||
| 7B | AA88916 | Фиксатор | 1 | |||
| 8 | 19M7785 | Винт | 2 | M10 X 25 | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 9 | 24M7648 | Шайба | 4 | 17 X 38 X 3 mm |

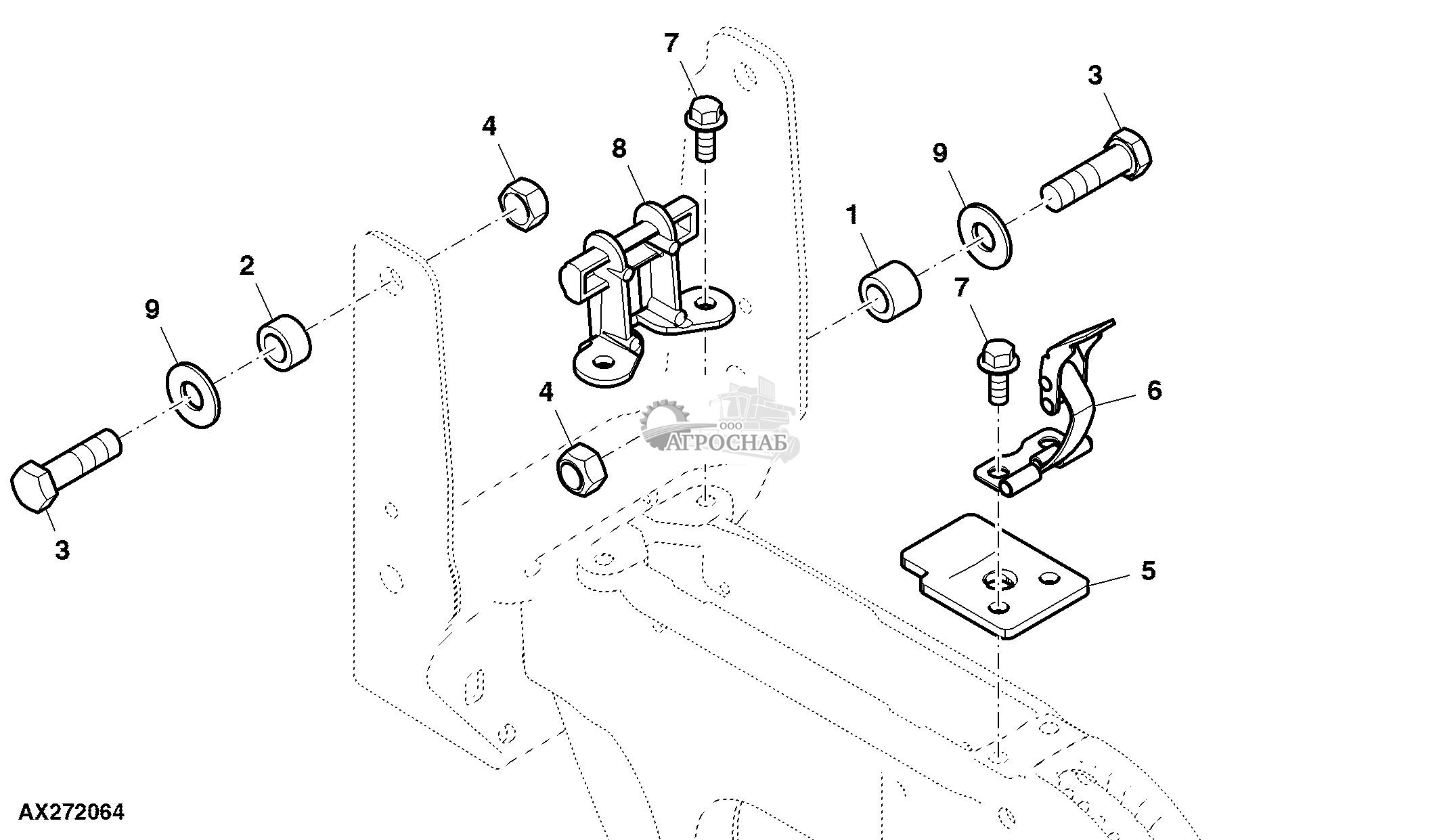

Опора дозатора, привод вала ( - 775100)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A112544 | Втулка | 1 | |||
| 2 | A112543 | Втулка | 3 | |||
| 3 | 19M8295 | Винт с головкой | 4 | M16 X 55 | ||
| 4 | A31869 | Стопорная гайка | 4 | |||
| 5 | A106334 | Пластина | 1 | |||
| 6 | AA88916 | Фиксатор | 1 | |||
| 7 | 19M7785 | Винт | 4 | M10 X 25 | ||
| 8 | A92975 | Кронштейн | 1 | |||
| 9 | 24M7648 | Шайба | 2 | 17 X 38 X 3 mm |

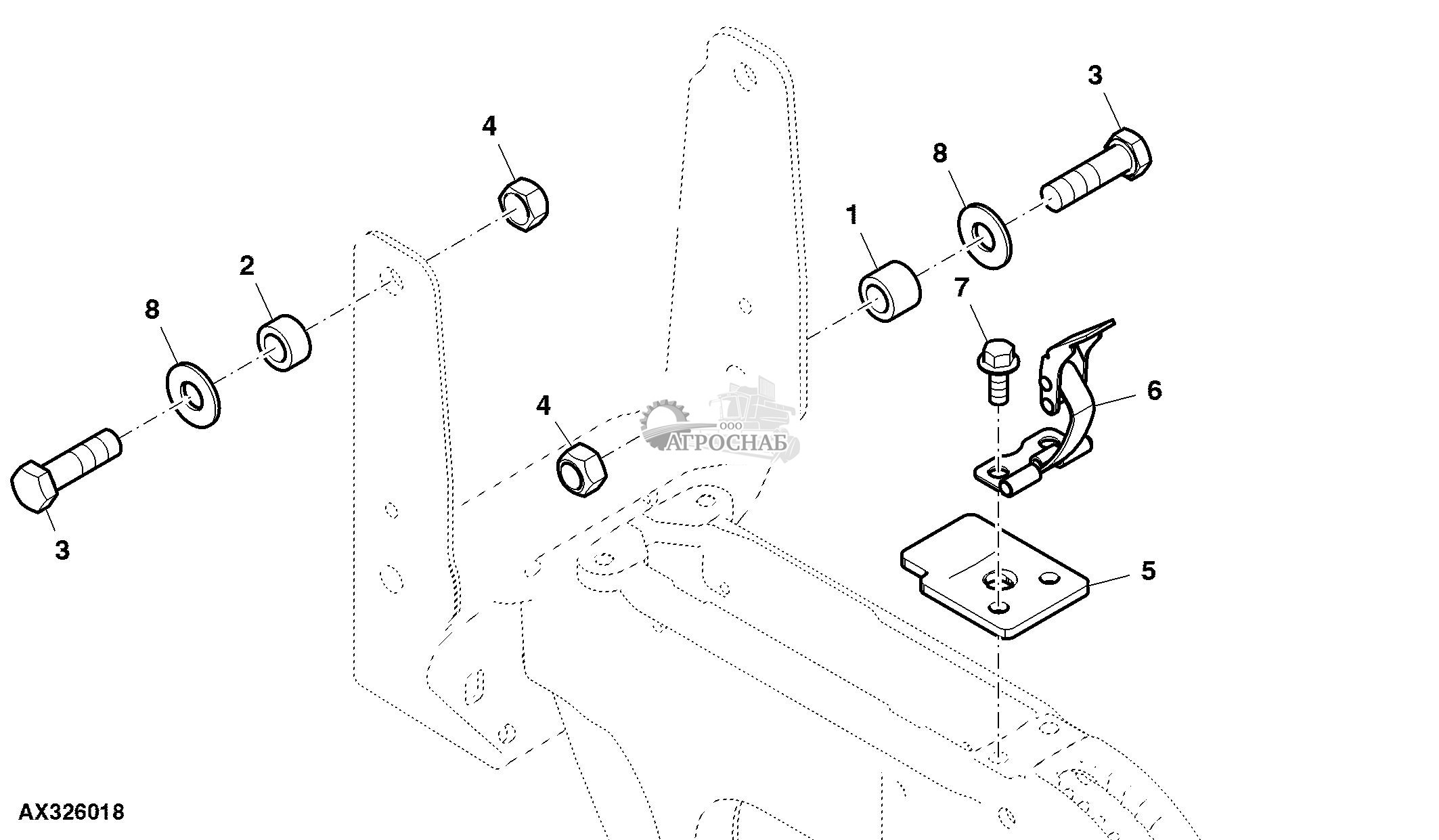

Опора дозатора, привод вала (775101 - )
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A112544 | Втулка | 1 | |||
| 2 | A112543 | Втулка | 3 | |||
| 3 | 19M8295 | Винт с головкой | 4 | M16 X 55 | ||
| 4 | A31869 | Стопорная гайка | 4 | |||
| 5 | A106334 | Пластина | 1 | |||
| 6 | AA88916 | Фиксатор | 1 | |||
| 7 | 19M7785 | Винт | 2 | M10 X 25 | ||
| 8 | 24M7648 | Шайба | 2 | 17 X 38 X 3 mm |

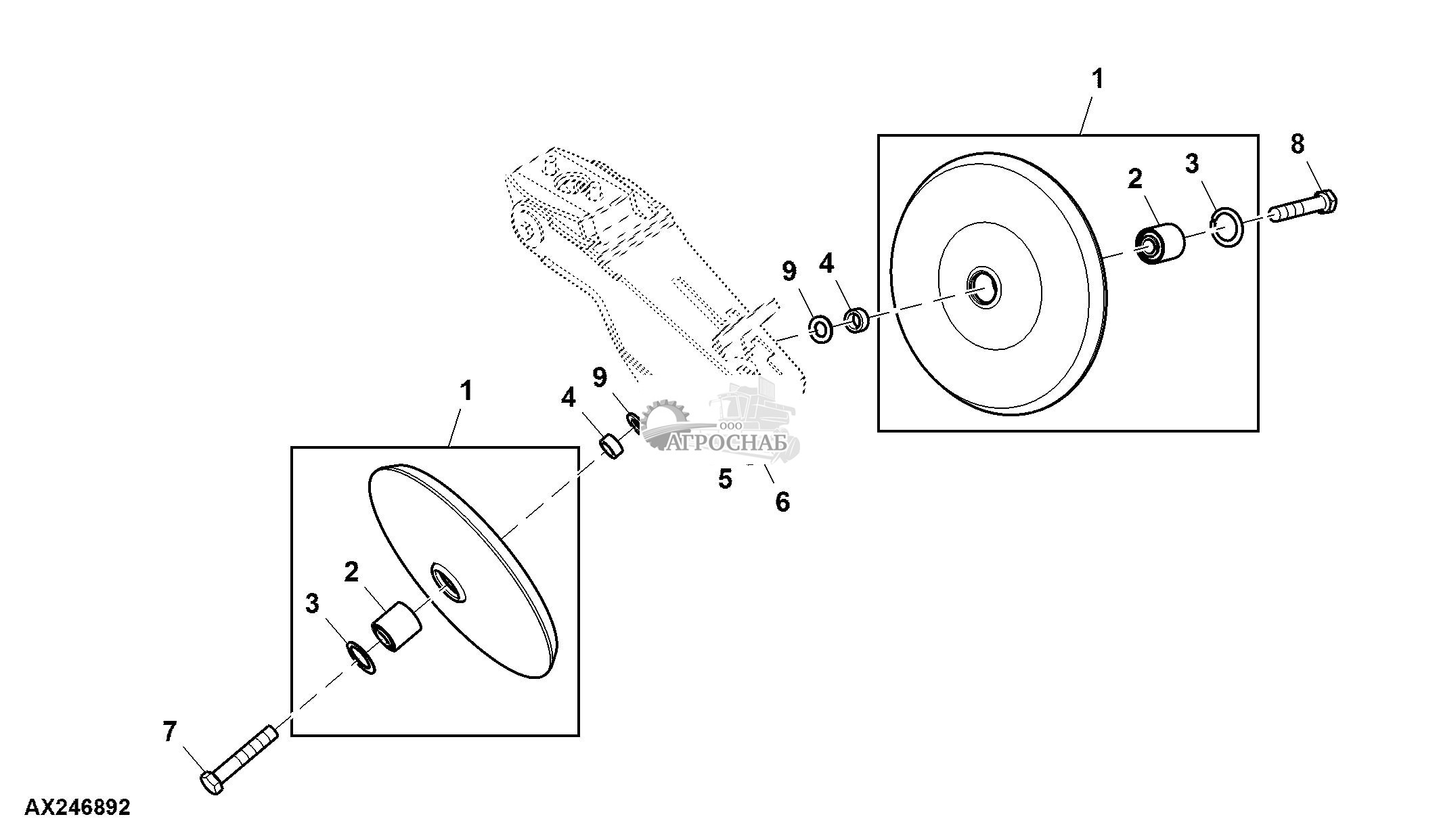

Заделывающие колеса, литые
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA73763 | КОЛЕСО | 2 | |||
| 2 | AN212132 | Шариковый подшипник | 2 | |||
| 3 | L1610N | Пружинное кольцо | 2 | |||
| 4 | A52556 | Распорная втулка | 2 | |||
| 5 | 14M7276 | Гайка | 1 | M16 | ||
| 6 | 14M7543 | Гайка | 1 | M16 | ||
| 7 | 19M7609 | Винт с головкой | 1 | M16 X 90 | ||
| 8 | 19M9018 | Винт с головкой | 1 | M16 X 90 | ||
| 9 | 24M7053 | Шайба | 2 | 17 X 30 X 3 mm |

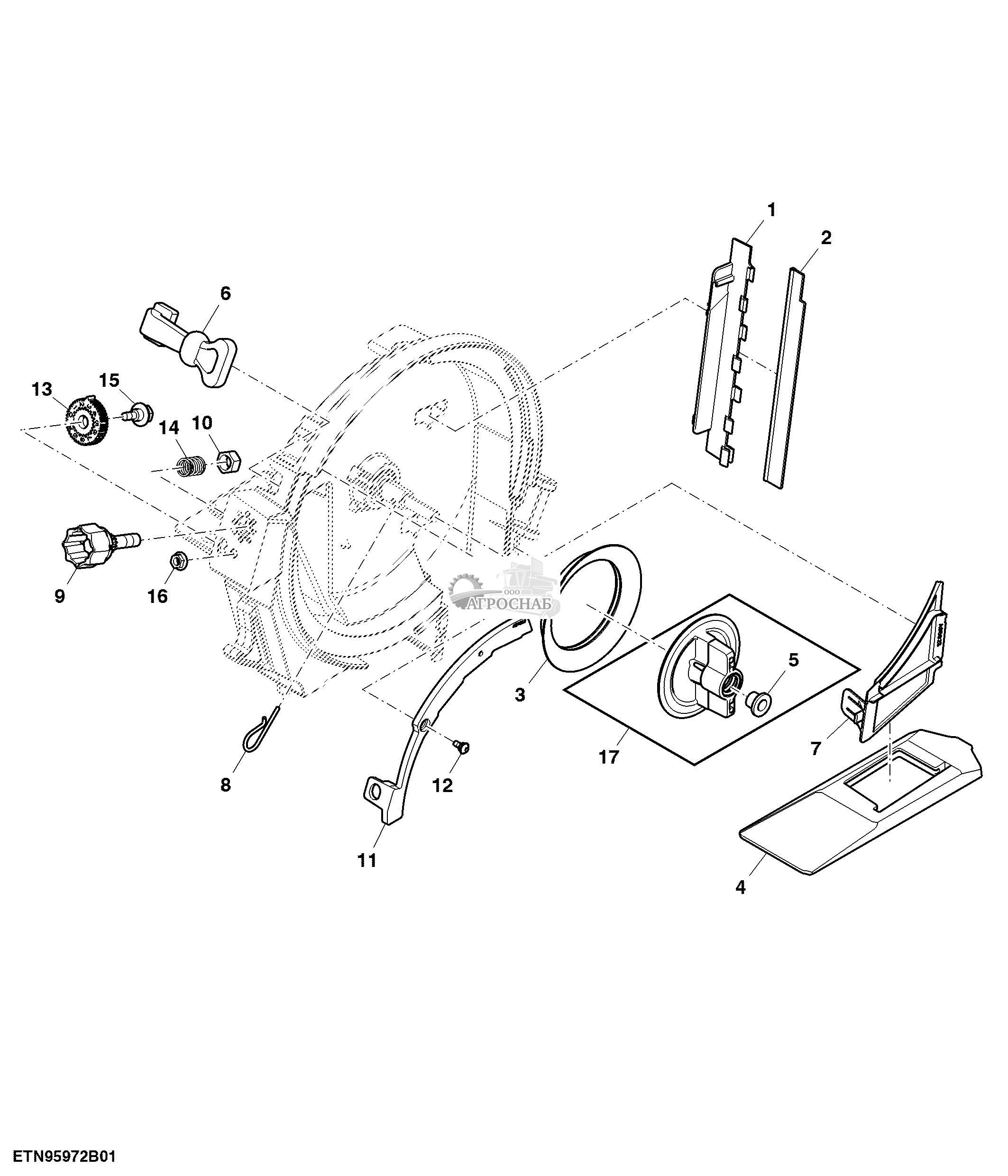

Корпус дозатора с подшипником
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A92972 | Кронштейн | 1 | |||
| 2 | AA82489 | Корпус | 1 | |||
| 3 | A95437 | Адаптер | 1 | |||
| 4 | A96571 | Рукоятка | 1 | |||
| 5 | ...... | Корпус | 1 | |||
| 6 | ...... | Шпиндель | 1 |

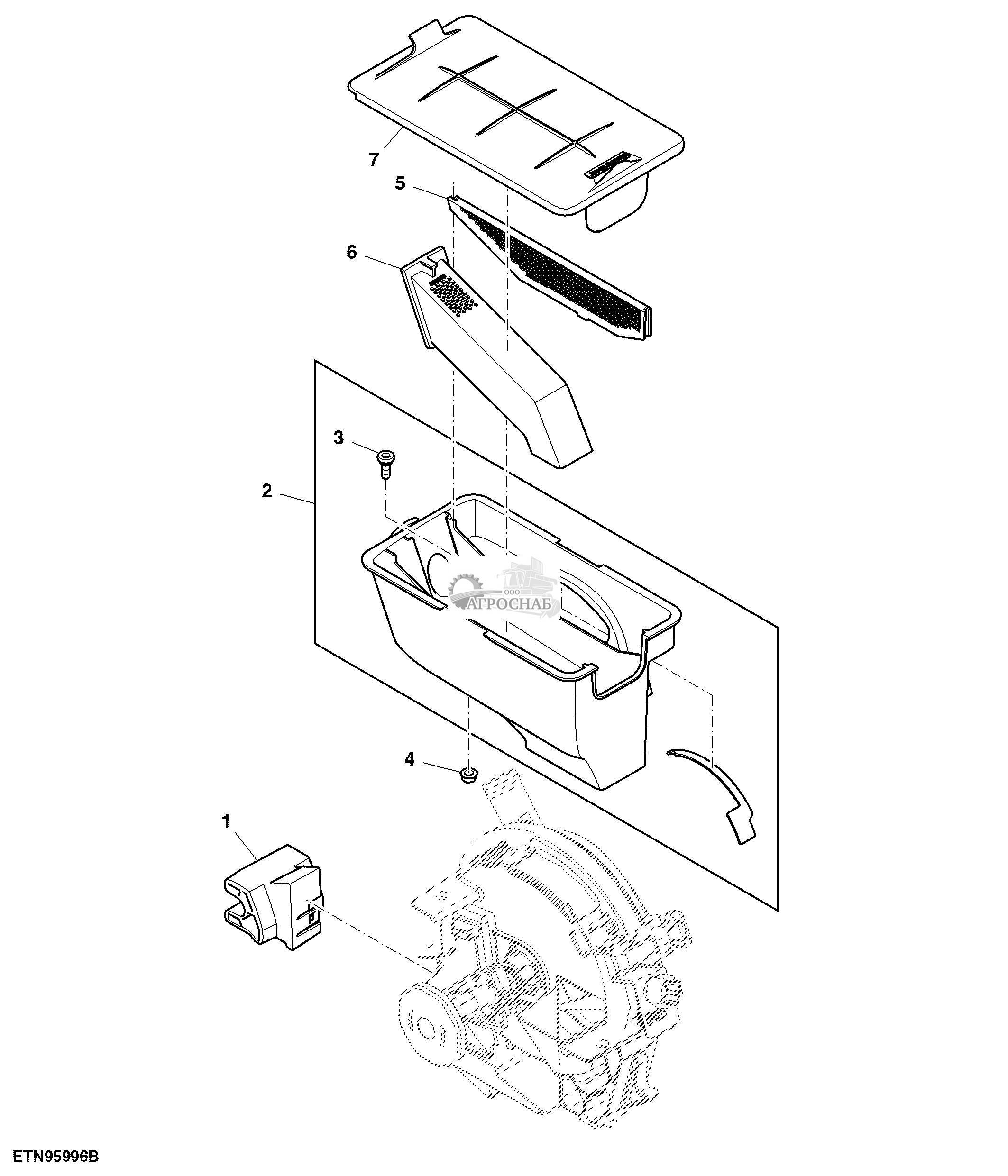

Корпус/подшипник, общий вакуумный дозатор
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A92978 | Вкладыш | 1 | |||
| 2 | AA32868 | Щетка | 1 | |||
| AA37206 | Щетка | 1 | (A) | |||
| 3 | A46670 | Сальник | 1 | |||
| 4 | A92976 | Крышка | 1 | |||
| 5 | A44913 | Втулка | 1 | |||
| 6 | A44990 | Фиксатор | 1 | |||
| 7 | A85825 | Крышка | 1 | |||
| 8 | A103904 | Пружинный стопорный штифт | 1 | |||
| 9 | AA80473 | Регулятор | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 10 | 14M7274 | Гайка | 1 | M10 | ||
| 11 | A101930 | Регулировочный хомут | 1 | |||
| 12 | A87455 | Винт | 1 | |||
| 13 | A94632 | Ручка | 1 | ORDER A113550 | ||
| A113550 | Ручка | 1 | Double Eliminator Adjustment Knob | |||
| 14 | A94659 | Пружина сжатия | 1 | |||
| 15 | LVU24147 | Болт | 1 | |||
| 16 | 14M7397 | Стопорная гайка | 1 | M6 | ||
| 17 | AA89297 | Комплект ступицы | 1 | VAC Meter Hub Kit |

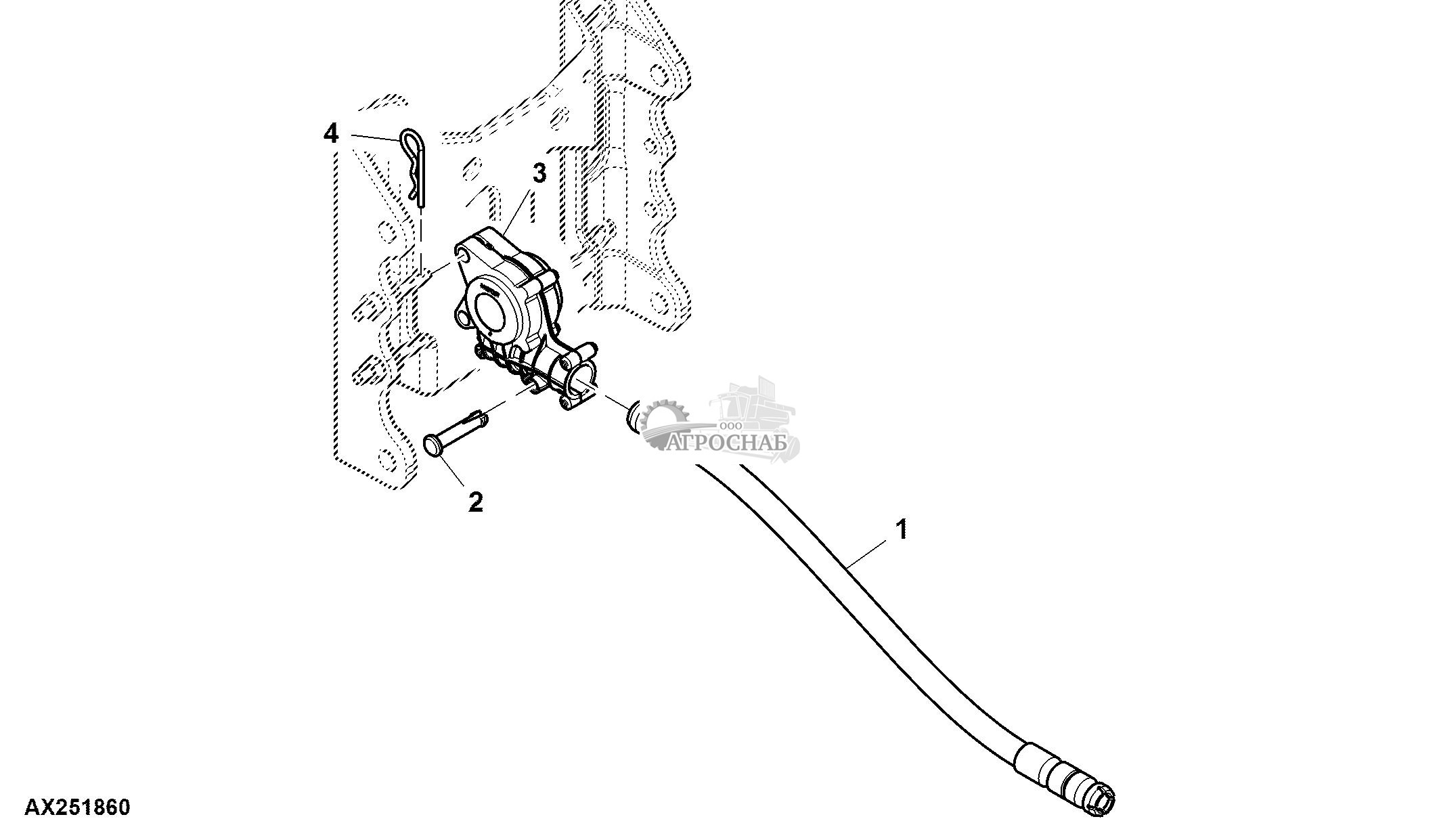

Картер коробки передач и трос привода, HI стандартный
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA79392 | Ведущий тросик | 1 | ORDER AA85182 | ||
| AA85182 | Ведущий тросик | 1 | Pro-Shaft™ Flex | |||
| 2 | A74890 | Крепление со штифтом | 2 | |||
| 3 | AA57397 | Редуктор | 1 | |||
| 4 | J16931 | Штифт | 1 |

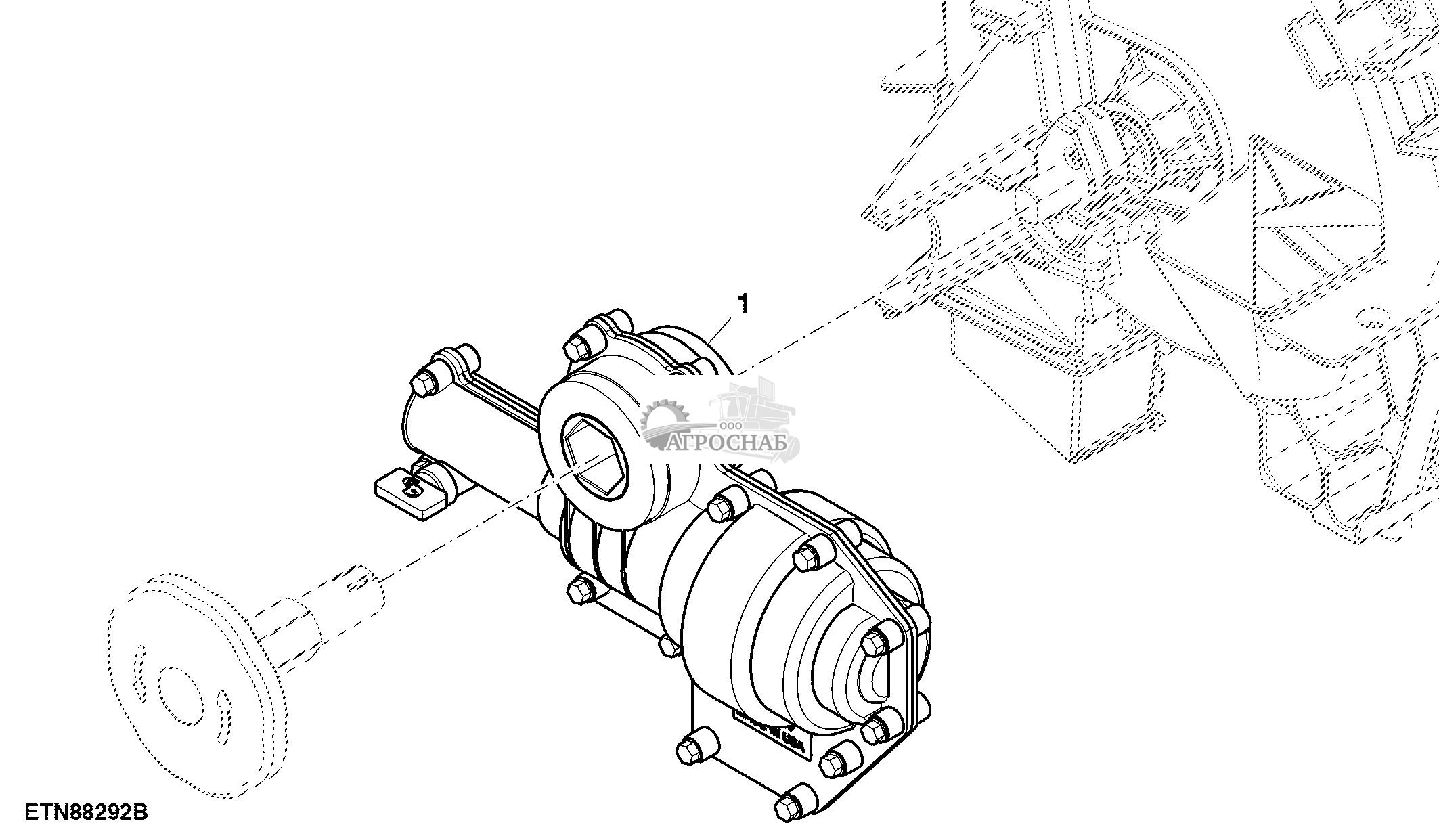

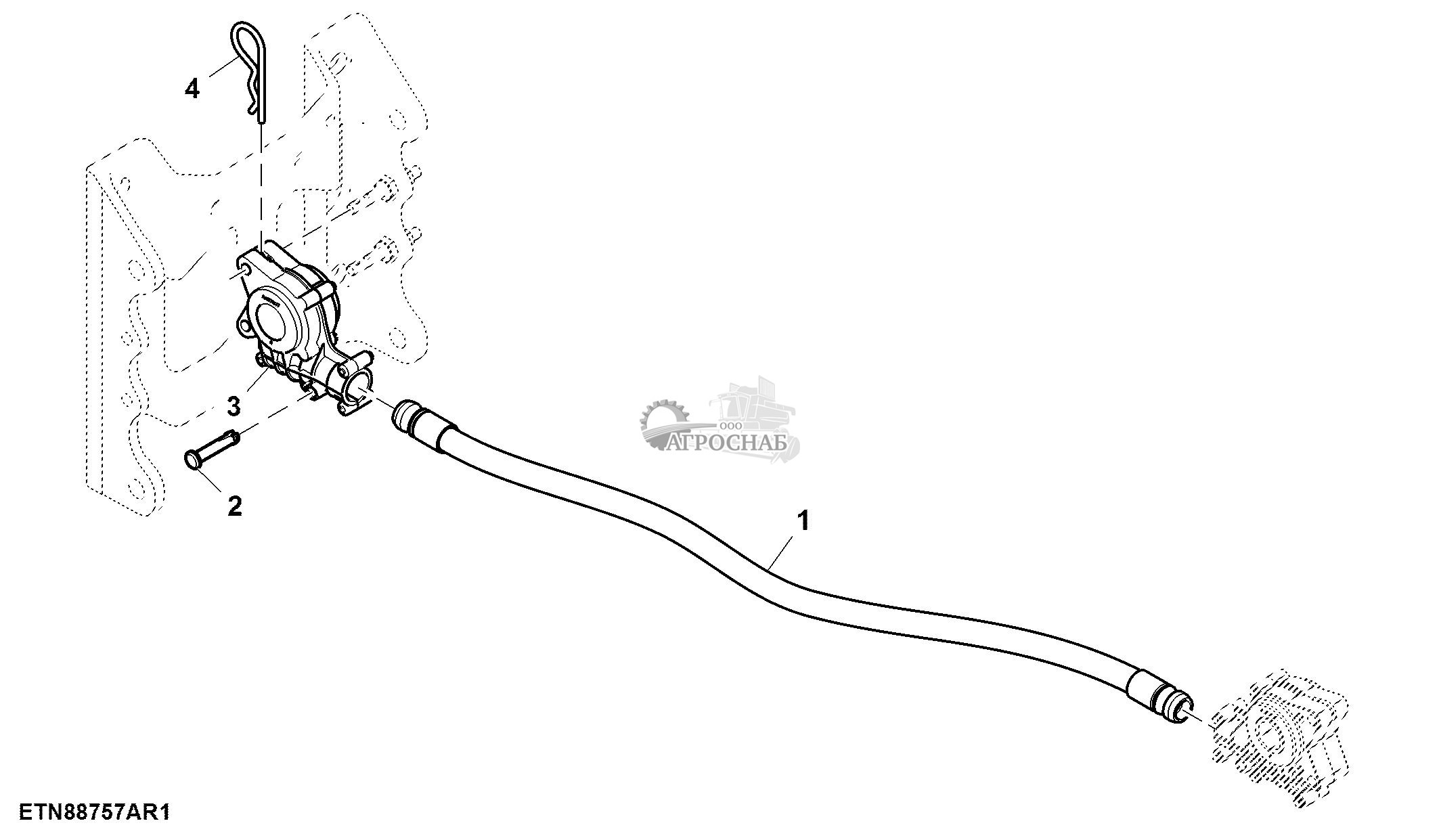

Редуктор, привод системы подачи семян
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA57526 | Ведущий тросик | 1 | ORDER AA98148 | ||
| AA98148 | Ведущий тросик | 1 | Short Arms | |||
| 2 | A74890 | Крепление со штифтом | 1 | |||
| 3 | AA57397 | Редуктор | 1 | |||
| 4 | J16931 | Штифт | 1 |

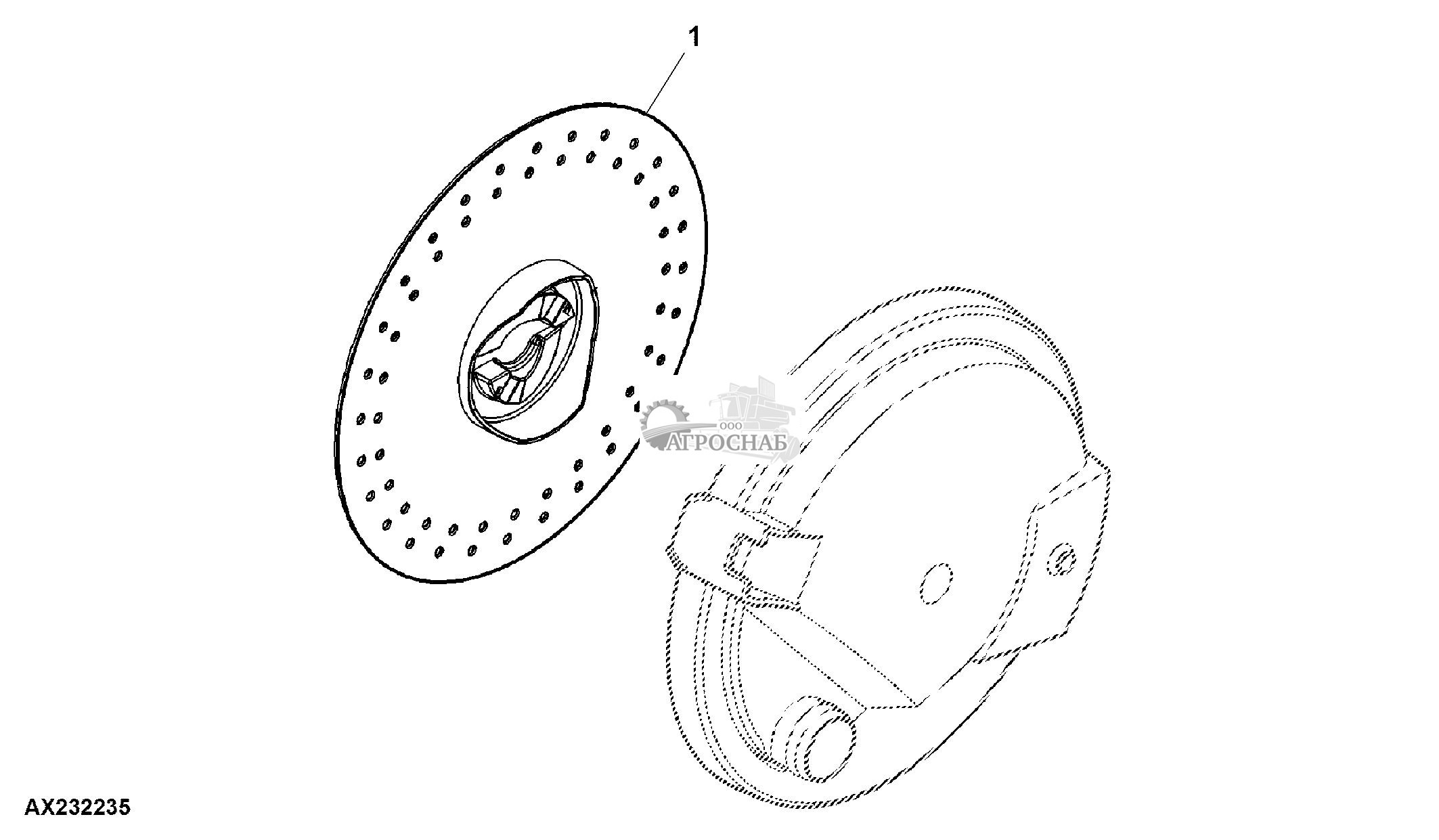

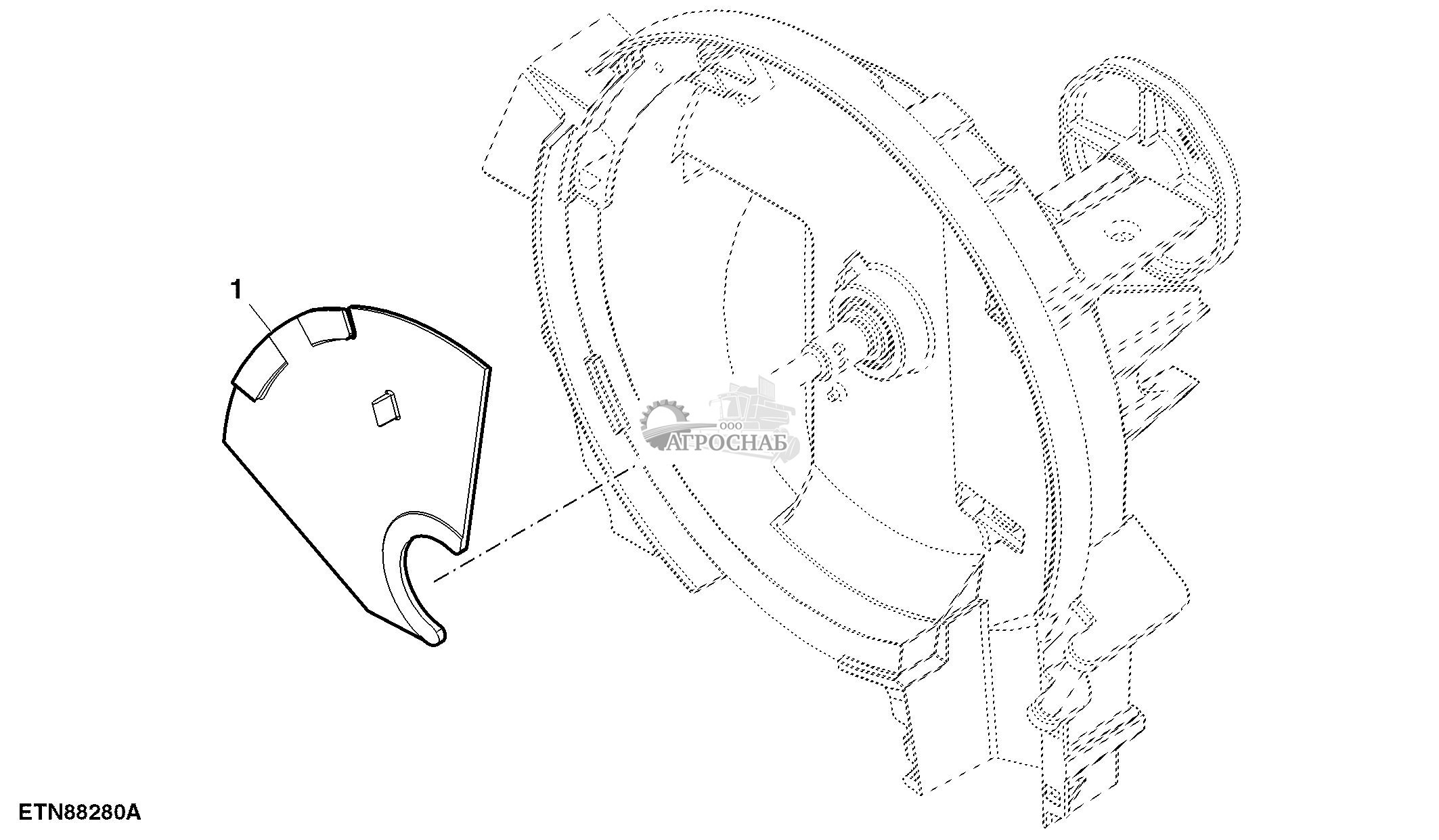

Высевающий диск
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A43215 | Высевающий диск | AR | For Small Corn | ||
| A50617 | Высевающий диск | AR | For Standard Corn | |||
| A52802 | Высевающий диск | AR | For Sorghum Seed High Rate | |||
| A43066 | Высевающий диск | AR | For Sorghum Seed | |||
| A42586 | Высевающий диск | AR | For Soybean Seed | |||
| A52391 | Высевающий диск | AR | For Great Maize | |||
| A52554 | Высевающий диск | AR | For Special Seed | |||
| A52390 | Высевающий диск | AR | For Small Sweet Corn | |||
| H136478 | Высевающий диск | AR | For Sunflower Seed | |||
| H136445 | Высевающий диск | AR | For Sugar Beet Seed | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| A102717 | Высевающий диск | 1 | Seed Disk, Small 40 Hole |

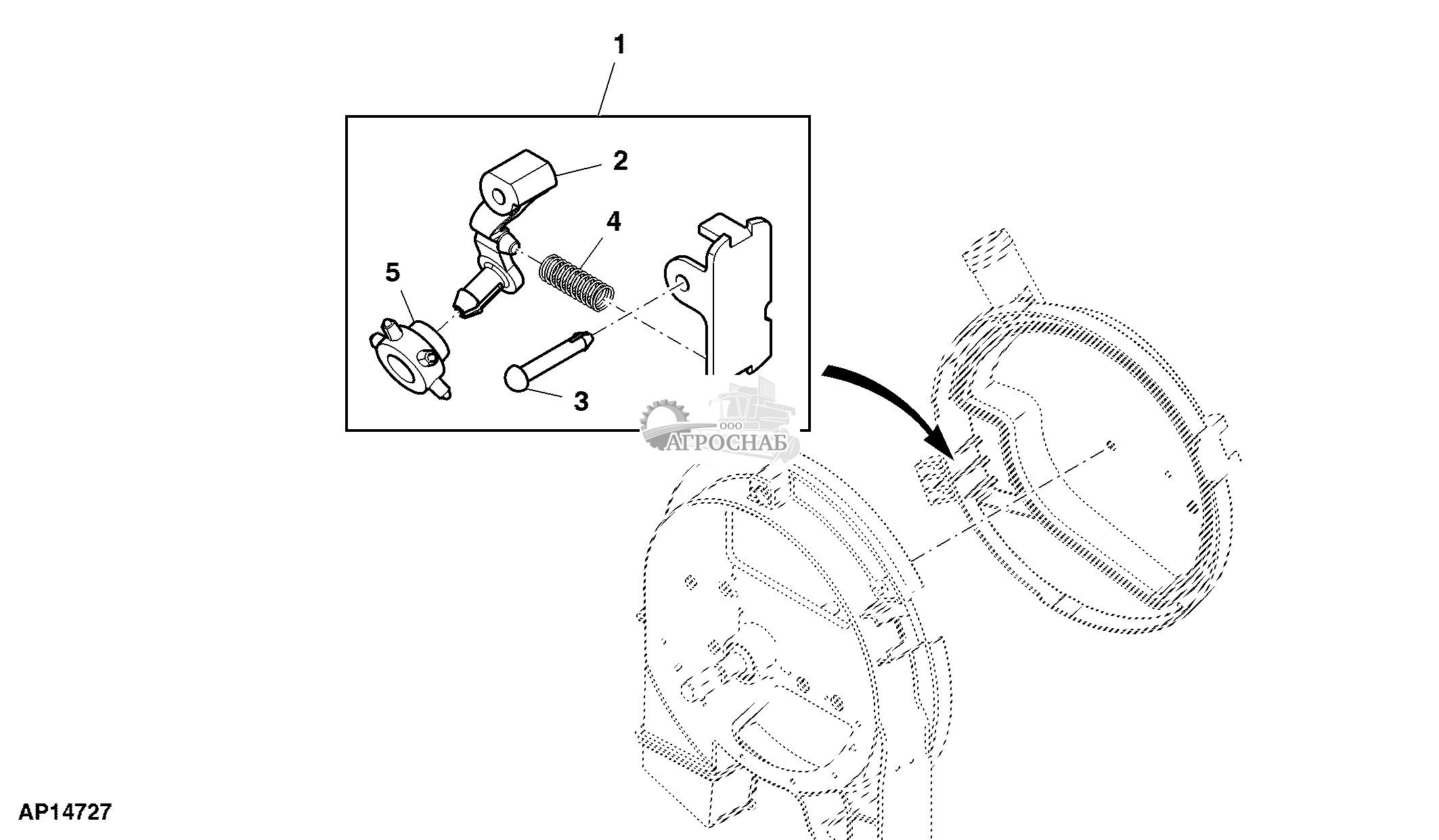

Выталкиватель, диски для сорго
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA79986 | Выталкиватель семян | 1 | |||
| 2 | H136447 | Рукоять | 1 | |||
| 3 | H136449 | Крепление со штифтом | 1 | |||
| 4 | M61287 | Пружина сжатия | 1 | |||
| 5 | H136448 | КОЛЕСО | 1 | 6 Point |

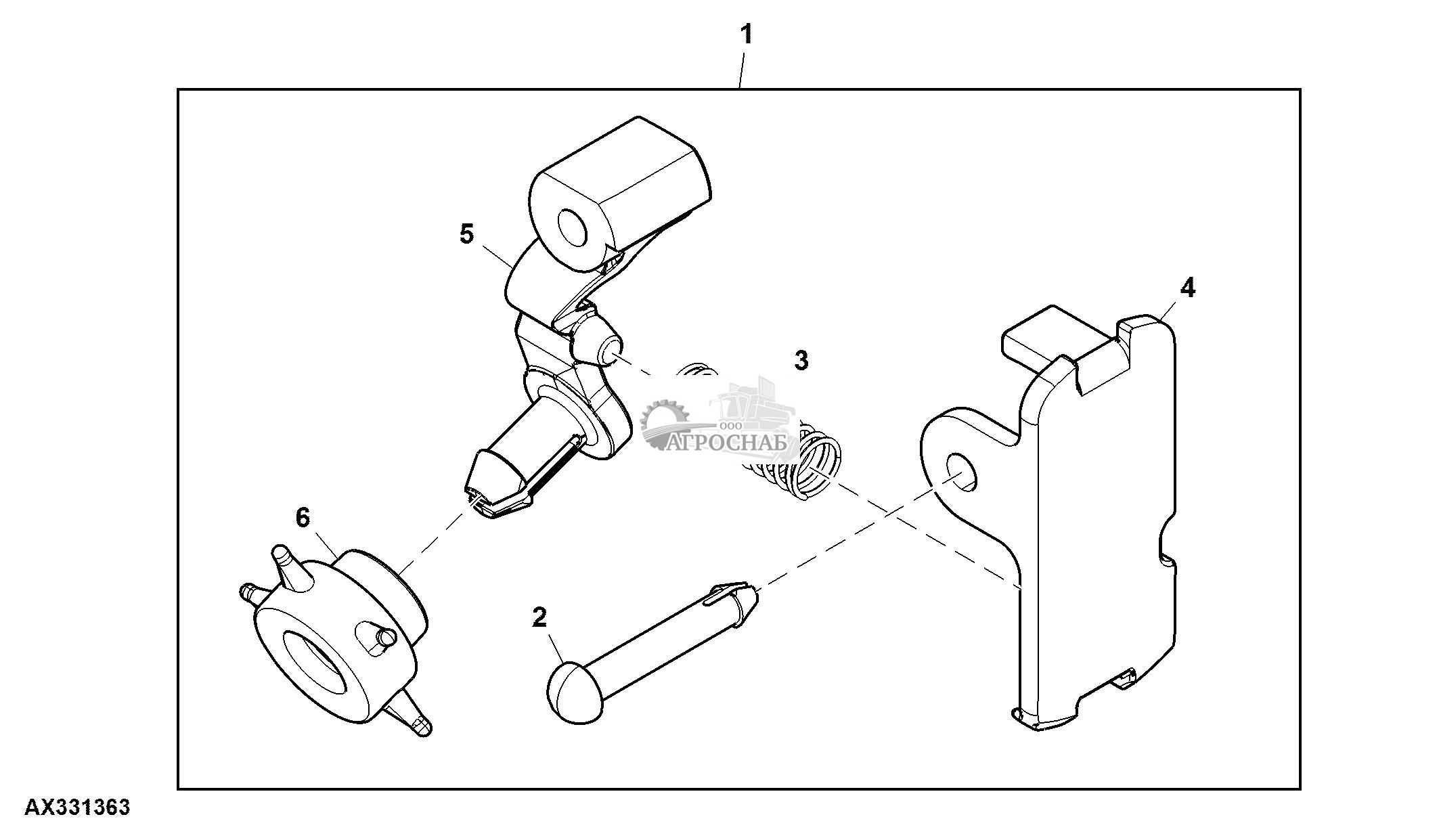

Выталкиватель, для подсолнечника
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA85899 | Выталкиватель семян | 1 | |||
| 2 | H136449 | Крепление со штифтом | 1 | |||
| 3 | M61287 | Пружина сжатия | 1 | |||
| 4 | A92780 | База | 1 | |||
| 5 | H136447 | Рукоять | 1 | |||
| 6 | A102718 | Выталкиватель семян | 1 |
Шланг, для подачи мелких семян
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A94572 | Шланг | 1 | ORDER A108275 | ||
| A108275 | Шланг | 1 |
Семенной ящик, 3 бушеля
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A93006 | Бункер | 1 | |||
| 2 | A71974 | Крышка | 1 | |||
| 3 | A72081 | Хомут | 1 | |||
| 4 | 14M7265 | Стопорная гайка | 2 | M5 | ||
| 5 | 21M7303 | Винт | 2 | M5 X 20 | ||
| 6 | A93009 | Кронштейн | 1 | RH | ||
| 7 | A93007 | Кронштейн | 1 | LH | ||
| 8 | A93758 | Кронштейн | 1 | |||
| 9 | A68453 | Кронштейн | 1 | RH | ||
| 10 | A68454 | Кронштейн | 1 | LH | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | 03M7184 | Болт | 6 | M8 X 20 | ||
| 12 | 24H1646 | Шайба | 2 | 17/64" X 3/4" X 0.060" | ||
| 13 | 03M7222 | Болт | 10 | M6 X 20 | ||
| 14 | E63525 | Гайка | 6 | |||
| 15 | A68197 | Хомут | 2 | |||
| 16 | A21710 | Шайба | 2 | |||
| 17 | E63524 | Гайка | 10 | |||
| 18 | A44962 | Шпилька | 1 | |||
| 19 | A93172 | Шпилька | 1 | |||
| 20 | 24M7207 | Шайба | 2 | 8.400 X 24 X 2 mm | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 21 | 14M7396 | Стопорная гайка | 4 | M8 | ||
| 22 | A71870 | Стопор | 1 | |||
| 23 | 24M7138 | Шайба | 1 | 5.300 X 15 X 1 mm | ||
| 24 | 21M7265 | Винт | 1 | M5 X 12 | ||
| 25 | A94630 | Окно | 1 | |||
| 26 | AA84651 | Ручной клапан | 1 | Shutoff Assembly | ||
| 27 | 19M7286 | Винт с головкой | 1 | M6 X 25 | ||
| 28 | N310296 | Гайка | 1 | M6 |
Редуктор муфты, тросовый привод
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA81649 | Редуктор | 1 | (A) ALSO ORDER A96571 |

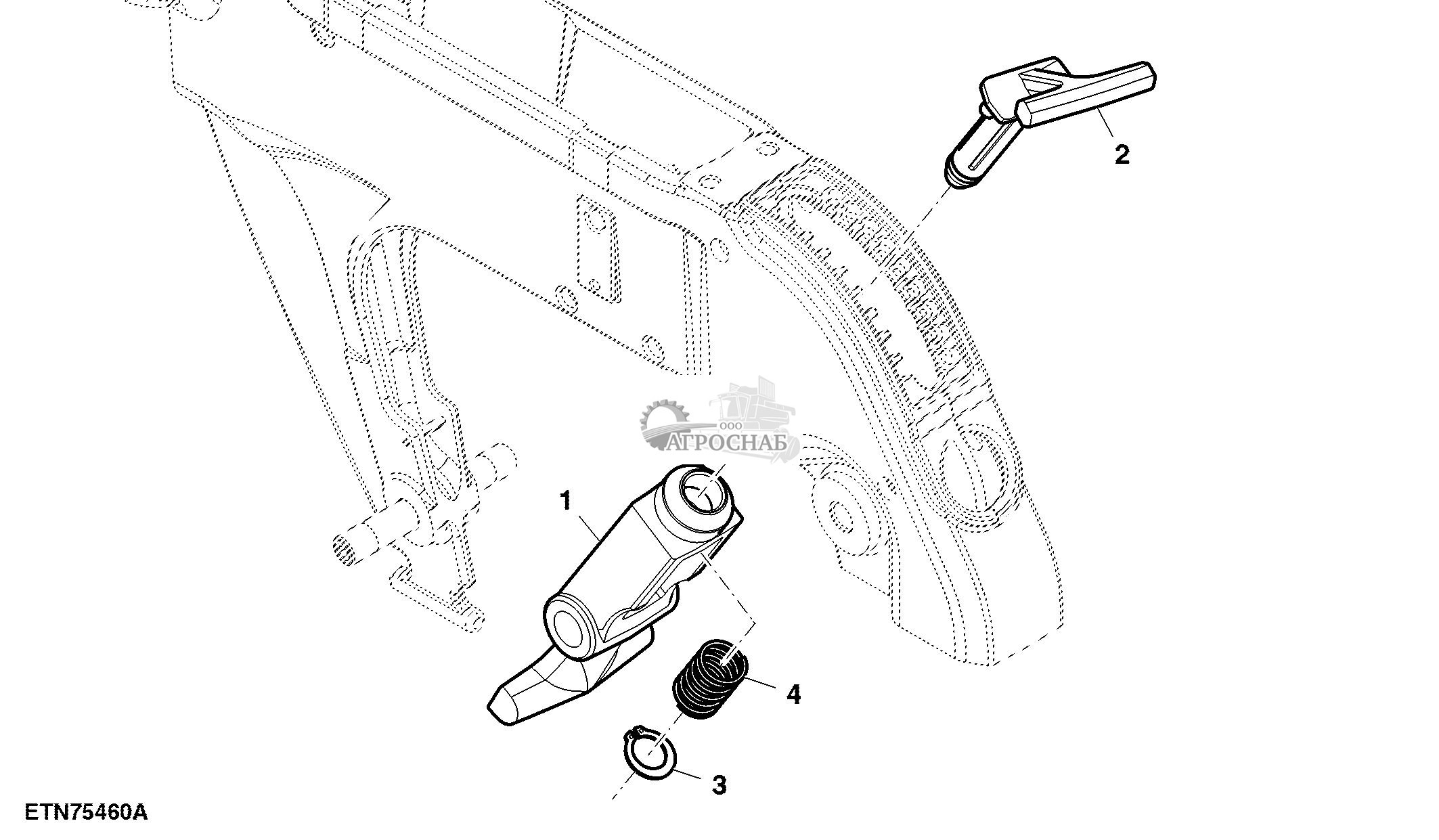

Ограничитель заглубления без датчика, жесткий
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A90675 | Стопор | 1 | |||
| 2 | A91808 | Рукоятка | 1 | |||
| 3 | B14203 | Пружинное кольцо | 1 | |||
| 4 | A90676 | Пружина сжатия | 1 |
Отражатель дозатора, привод вала
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A51838 | Изолятор | 1 |
Семенной ящик, 1,6 бушеля
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA93451 | Бункер | 1 | SUB FOR AA83283 | ||
| 2 | A51951 | Болт | 1 | |||
| 3 | A93171 | Болт | 1 | M8 X 68 | ||
| 4 | AA53858 | Крышка | 1 | |||
| 5 | 14M7298 | Фланцевая гайка | 2 | M8 | ||
| 6 | A94630 | Окно | 1 | |||
| 7 | AA84651 | Ручной клапан | 1 | Shutoff Assembly | ||
| 8 | N310296 | Гайка | 1 | M6 | ||
| 9 | 19M7286 | Винт с головкой | 1 | M6 X 25 |

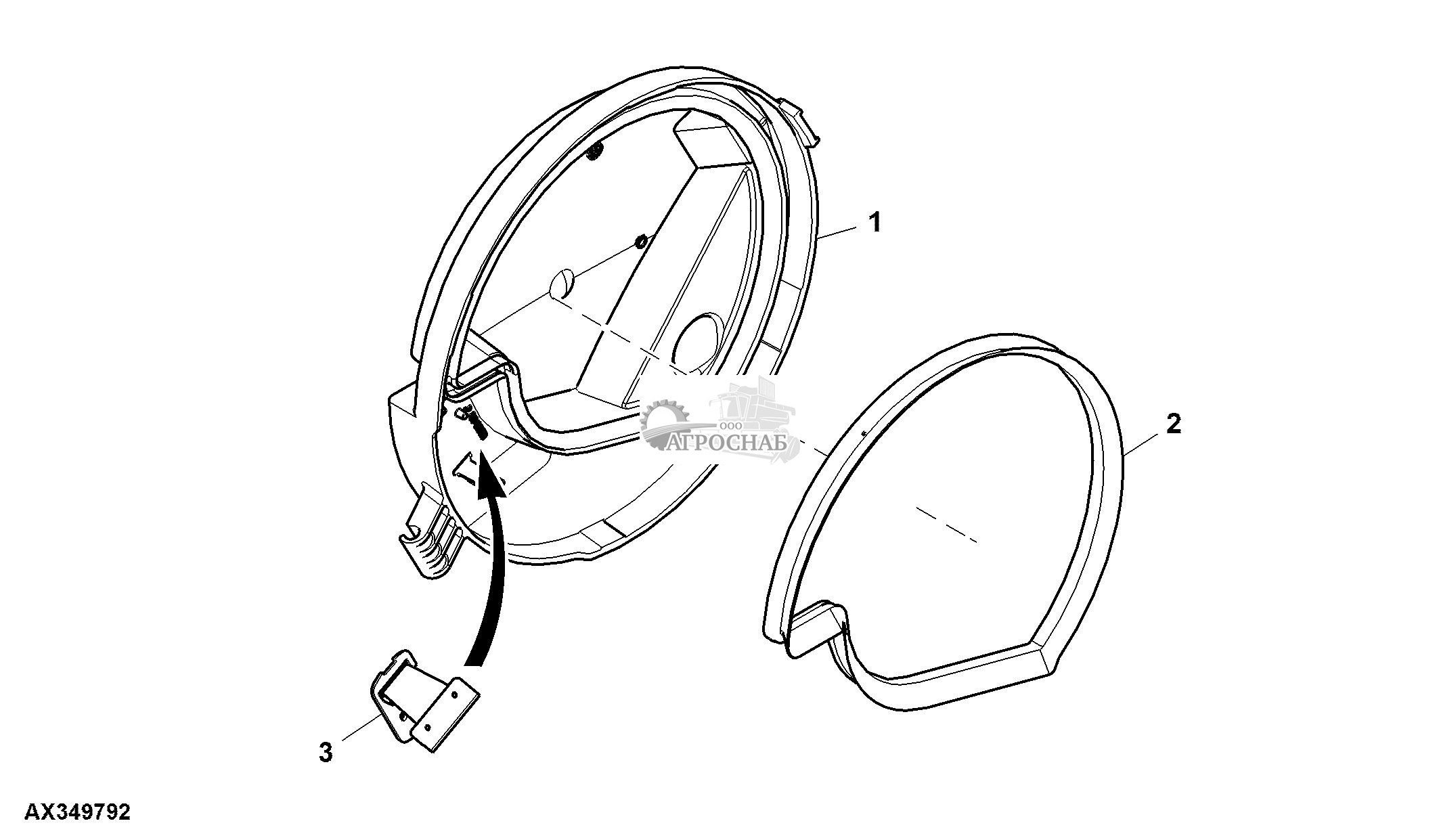

Стандартная вакуумная крышка
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A94259 | Камера | 1 | Vacuum Dome | ||
| 2 | A74191 | Сальник | 1 | |||
| 3 | AA79993 | Щетка стеклоочистителя | 1 | USE WITH A52391 |

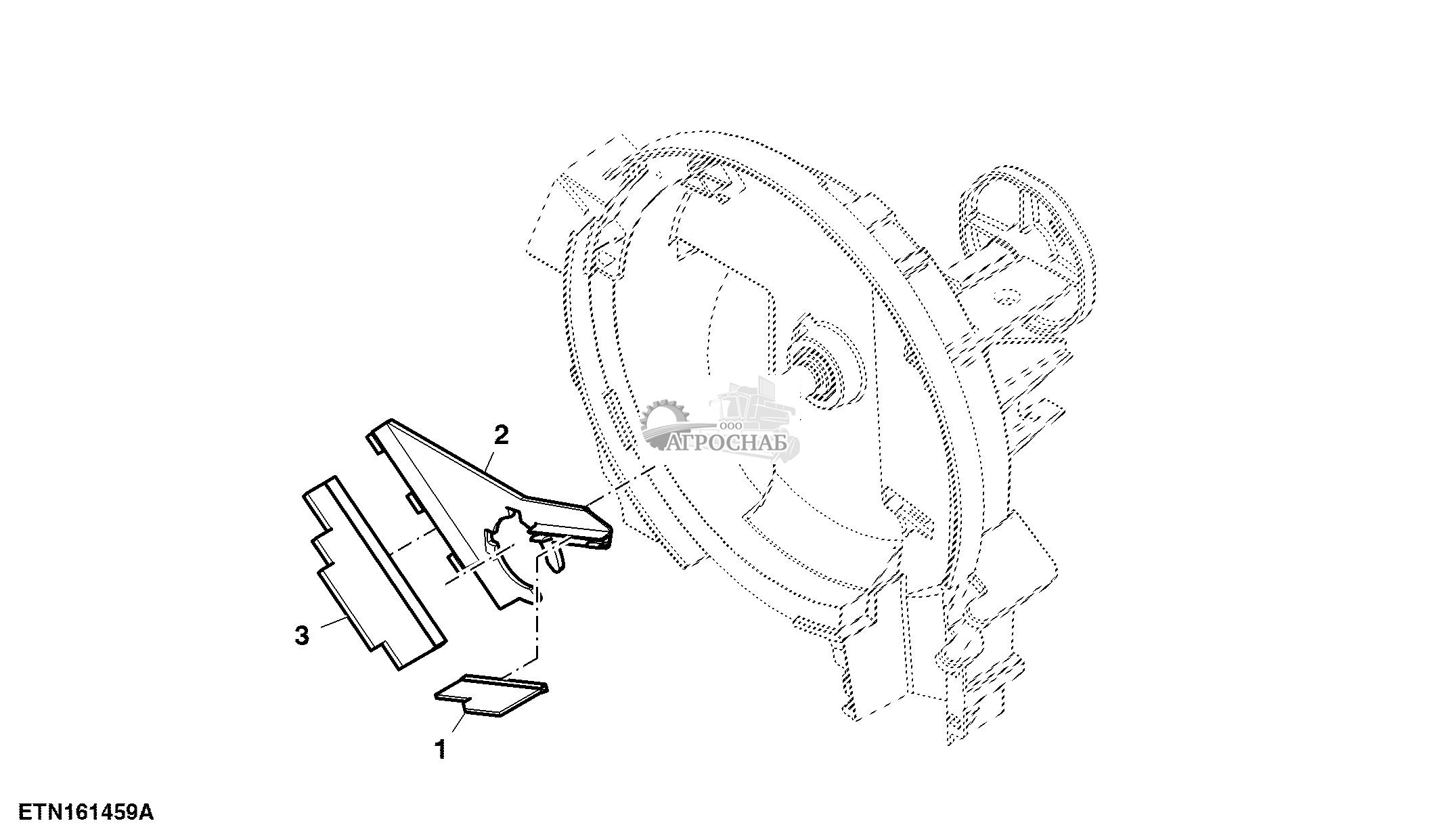

Щетка вакуумного дозатора
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A92980 | Щетка | 1 | Short Main | ||
| 2 | A107719 | Вкладыш | 1 | Rear | ||
| 3 | A78723 | Щетка | 1 | Rear |
Миниатюрный бак, MaxEmerge™ 5
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A92974 | Кронштейн | 1 | |||
| 2 | AA86613 | Бункер | 1 | |||
| 3 | A94567 | Болт | 2 | |||
| 4 | 14M7298 | Фланцевая гайка | 2 | M8 | ||
| 5 | A94568 | Крышка | 2 | |||
| 6 | A107764 | Шланг | 1 | |||
| 7 | A94565 | Крышка | 1 |

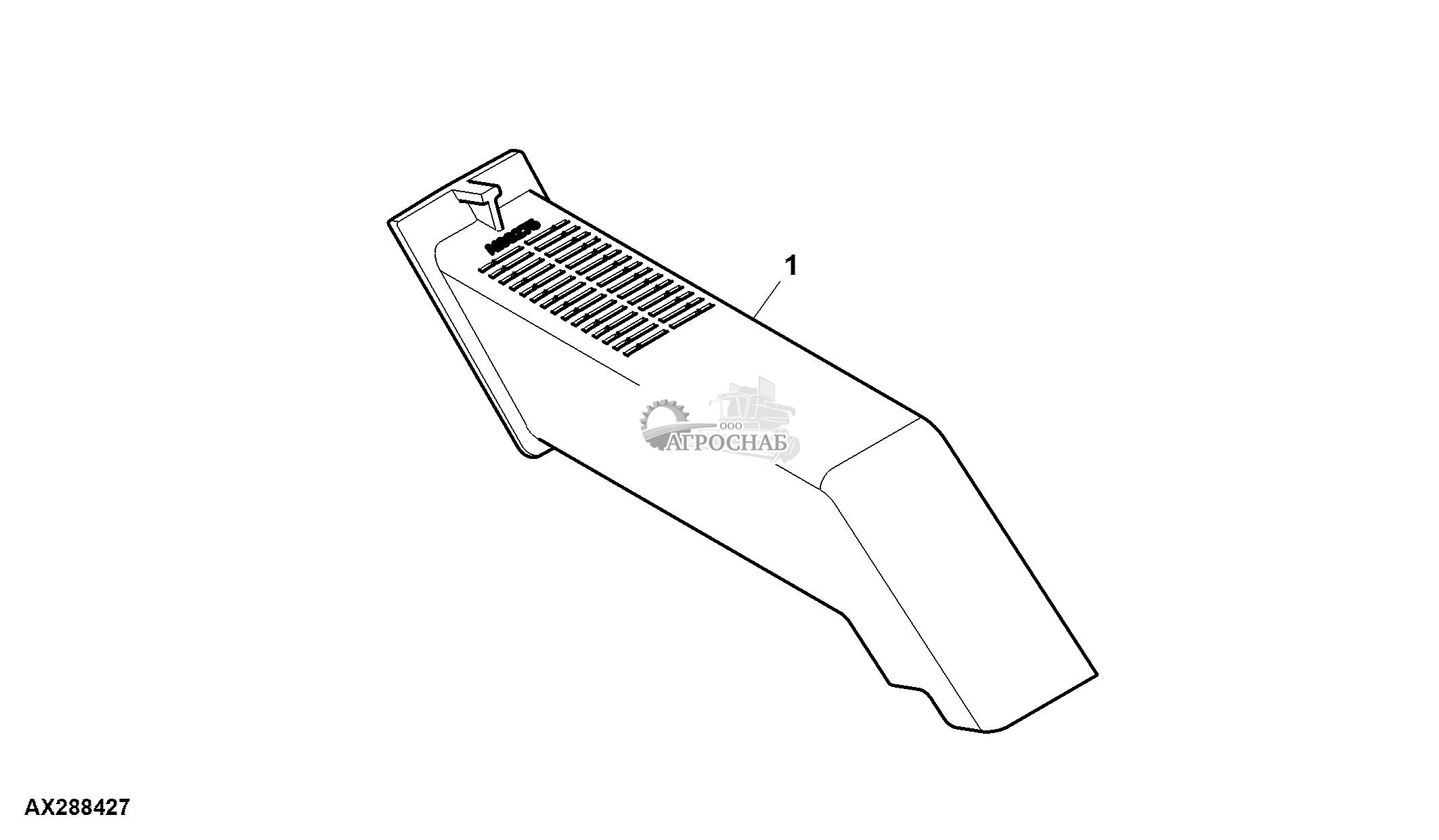

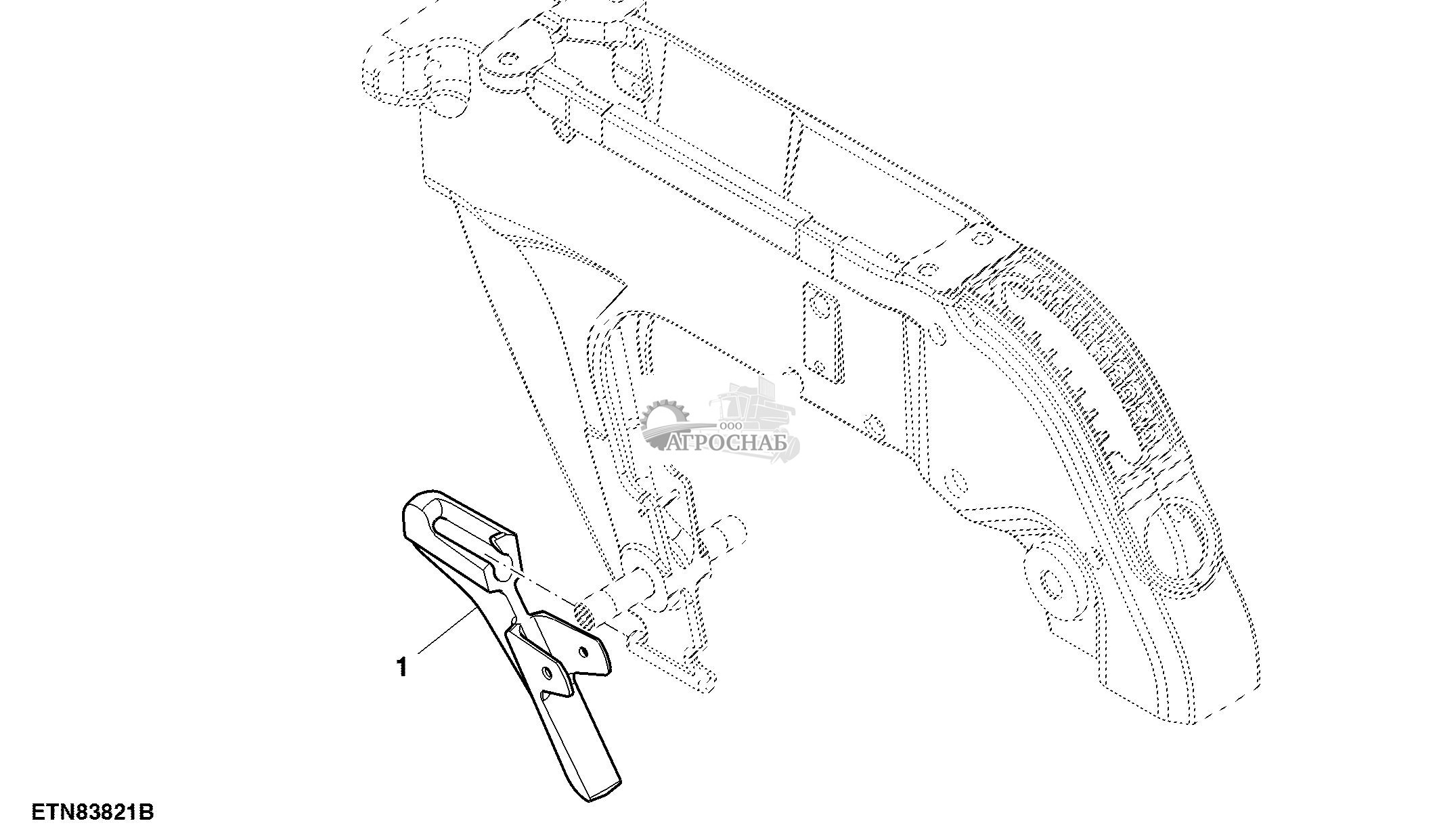

Ограждение, семяпровод
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A97107 | Ограждение | 1 |
Очиститель рядков, короткий рычаг
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14H760 | Гайка | 2 | 5/8" | ||
| 2 | 12H294 | Стопорная шайба | 2 | 5/8" | ||
| 3 | N183269 | Втулка | 2 | |||
| 4 | AA71621 | Кронштейн | 1 | |||
| 5 | AA71622 | Опора | 1 | |||
| 6 | A88269 | Стержень | 1 | |||
| 7 | A88267 | Ручка | 1 | |||
| 8 | A88268 | Пластина | 1 | |||
| 9 | A53136 | Щиток | 2 | |||
| 10 | A88270 | Стержень | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | 24H1363 | Шайба | 1 | 41/64" X 1-1/16" X 0.105" | ||
| 12 | AA73405 | КОЛЕСО | 2 | |||
| 13 | 21H1335 | Винт | 3 | 0.190" X 5/16" | ||
| 14 | Z30588 | Тарельчатая пружина | 1 | 16.300 X 31.500 X 1.250 mm (0.642" X 1.240" X 0.049") | ||
| 15 | A52168 | Знак | 1 | Подвесной кронштейн допо лнительного оборудования | ||
| 16 | M81896 | Пружинный шплинт | 1 | 6.350 X 38.100 mm (1/4" X 1-1/2") | ||
| 17 | A53130 | Колпачок | 2 | |||
| 18 | A88956 | Втулка | 2 | |||
| 19 | A53133 | Ступица | 2 | |||
| 20 | A109266 | Сальник | 2 | SUB FOR APPL A53134 | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 21 | AA38601 | Шариковый подшипник | 2 | |||
| 22 | JD7844 | Смазочная арматура | 2 | |||
| 23 | 03H1825 | Болт | 8 | 5/16" X 1-1/2" | ||
| 24 | N10213 | Стопорная гайка | 8 | |||
| 25 | A89096 | Болт | 2 | |||
| 26 | 24M7241 | Шайба | 2 | 17 X 34 X 4 mm | ||
| 27 | 03M7201 | Болт | 3 | M12 X 45 | ||
| 28 | 14M7299 | Фланцевая гайка | 3 | M12 | ||
| 29 | K40003 | Стопорная гайка | 1 |

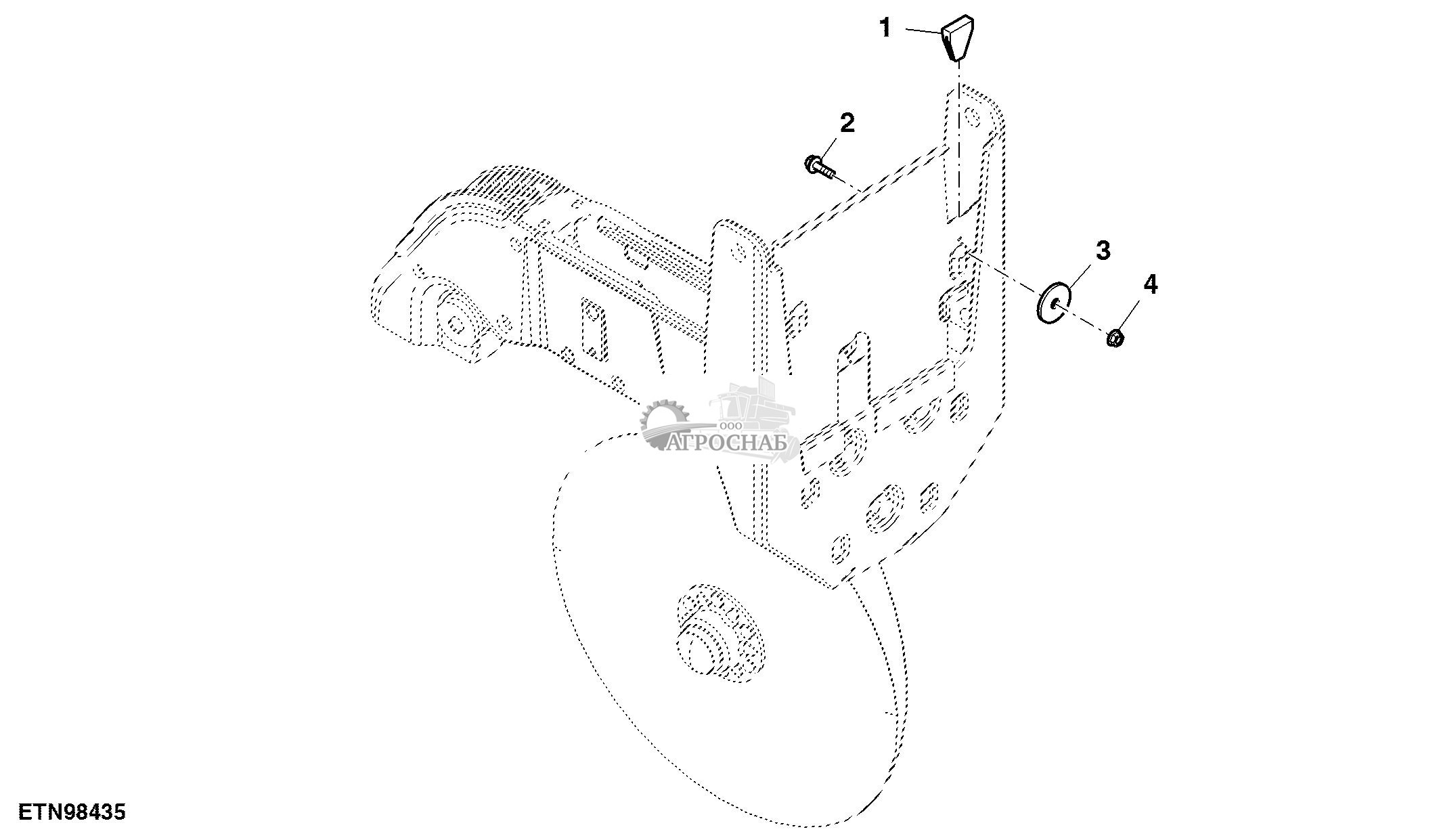

Узел щитка системы удаления пожнивных остатков, цепной привод
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A63835 | Направляющая | 1 | |||
| 2 | 19M7862 | Винт | 2 | M6 X 20 | ||
| 3 | 24H1296 | Шайба | 2 | 11/32" X 1-3/8" X 0.134" | ||
| 4 | 14M7303 | Фланцевая гайка | 2 | M6 |
Кронштейн, узкое крепление со стандартным рычагом, литой
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A52092 | Рукоять | 1 | |||
| 2 | A76223 | Рукоять | 2 | |||
| 3 | A82403 | Пластина | 1 | |||
| 4 | A112543 | Втулка | 4 | |||
| 5 | 19M7489 | Винт с головкой | 4 | M16 X 45 | ||
| 6 | A31869 | Стопорная гайка | 4 | |||
| 7 | 24M7648 | Шайба | 4 | 17 X 38 X 3 mm |
Кронштейн, низкое крепление со стандартным рычагом
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A52092 | Рукоять | 1 | |||
| 2 | A76223 | Рукоять | 2 | |||
| 3 | AA61189 | Пластина | 1 | |||
| 4 | A112543 | Втулка | 4 | |||
| 5 | 19M7489 | Винт с головкой | 4 | M16 X 45 | ||
| 6 | A31869 | Стопорная гайка | 4 | |||
| 7 | 24M7648 | Шайба | 4 | 17 X 38 X 3 mm |
Сошник / рыхлительная лапа Tru-Vee™
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | ||
|---|---|---|---|---|---|---|---|
| 1A | AA79678 | Хвостовик | 1 | - | 780100 | ||
| 1B | AA96129 | Хвостовик | 1 | 780101 | - | ||
| 2 | 34H284 | Пружинный шплинт | 1 | 3/16" X 1-1/4" | |||
| 3 | A78210 | Шпилька | 1 | ||||
| 4 | A79254 | Шпилька | 1 | ||||
| 5 | J16160 | Прокладка | 14 | TK = 0.76 mm | |||
| 6 | AA59196 | Шариковый подшипник | 2 | ||||
| 7 | AA65248 | Дисковое орудие | 2 | INCLUDES A78218 | |||
| 8 | 14M7260 | Гайка | 1 | M16 RH | |||
| 14M7382 | Гайка | 1 | M16 LH Illustrated | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | ||
| 9 | A78218 | Заглушка | 2 | ||||
| 10 | A107163 | Хвостовик | 1 | ||||
| 11 | 19M7791 | Болт | 3 | M12 X 40 |
Gauge Wheel, Regular(Колеса Датчик Регулярных)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7396 | Стопорная гайка | 22 | M8 | ||
| 2 | A77880 | КОЛЕСО | 2 | |||
| 3 | A84062 | Шина | 2 | |||
| 4 | A56565 | КОЛЕСО | 2 | |||
| 5 | 19M8318 | Винт | 16 | M8 X 45 | ||
| 6 | AN212132 | Шариковый подшипник | 2 | |||
| 7 | 19M7867 | Винт | 6 | M8 X 25 | ||
| 8 | AA66604 | КОЛЕСО | 2 |
Рычаги копирующего колеса
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A89736 | Штифт с канавкой | 1 | |||
| 2 | N105572 | Пружинное кольцо | 1 | |||
| 3 | A92817 | Рукоять | 2 | |||
| 4 | A92818 | Саморазм. втулка | 2 | |||
| 5 | JD7844 | Смазочная арматура | 2 | |||
| 6 | 19M8020 | Винт с головкой | 2 | M16 X 100 | ||
| 7 | N282054 | Шайба | 6 | |||
| 8 | 19M7719 | Винт с головкой | 2 | M16 X 70 |
Заделочное колесо, резиновая шина, показана левая сторона
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA39968 | КОЛЕСО | 2 | |||
| 2 | AN212132 | Шариковый подшипник | 2 | |||
| 3 | A22325 | Шина | 2 | |||
| 4 | A56566 | КОЛЕСО | 4 | |||
| 5 | 19M7863 | Винт | 12 | M6 X 25 | ||
| 6 | A52556 | Распорная втулка | 2 | |||
| 7 | 14M7276 | Гайка | 1 | M16 RH | ||
| 14M7543 | Гайка | 1 | M16 LH | |||
| 8 | 19M7609 | Винт с головкой | 1 | M16 X 90 RH | ||
| 19M9018 | Винт с головкой | 1 | M16 X 90 LH | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 9 | 24M7053 | Шайба | 2 | 17 X 30 X 3 mm | ||
| 10 | 14M7397 | Стопорная гайка | 12 | M6 |
Рама заделочного колеса
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A93256 | Опора | 1 | |||
| 2 | A93258 | Рама | 1 | |||
| 3 | A86762 | Рукоятка | 1 | |||
| 4 | A74643 | Пружина растяжения | 1 | |||
| 5 | A103634 | Штифт | 1 | |||
| 6 | A55888 | Втулка | 2 | |||
| 7 | H2204B | Втулка | 2 | |||
| 8 | 11M7059 | Шплинт | 1 | 3.200 X 20 mm | ||
| 9 | A31867 | Стопорная гайка | 2 | |||
| 10 | 19M7790 | Винт | 2 | M12 X 35 | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | 19M7789 | Винт | 2 | M12 X 30 |
Ограничитель заглубления с датчиком
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A94707 | Стопор | 1 | |||
| 2 | A91808 | Рукоятка | 1 | |||
| 3 | B14203 | Пружинное кольцо | 1 | |||
| 4 | A90676 | Пружина сжатия | 1 | |||
| 5 | 19M8024 | Винт | 1 | M8 X 30 | ||
| 6 | E64256 | Стопорная гайка | 1 | |||
| 7 | A89238 | Коромысло | 1 | |||
| 8 | A90671 | Шайба | 1 | |||
| 9 | 40M7076 | Пружинное кольцо | 1 | |||
| 10 | A92680 | Зажимная скоба | 2 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | AA78166 | Датчик | 1 | |||
| 12 | N105572 | Пружинное кольцо | 1 | |||
| 13 | A89736 | Штифт с канавкой | 1 |
Щиток, двухдисковый
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A48879 | Щиток | 1 | |||
| 2 | 03M7185 | Болт | 2 | M8 X 25 | ||
| 3 | 14M7298 | Фланцевая гайка | 2 | M8 |
Колесные скреперы с натяжной пружиной
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A50047 | Пружина | 1 | |||
| 2 | A98183 | Рукоять | 1 | LH | ||
| 3 | A98182 | Рукоять | 1 | RH |
